详细资料:

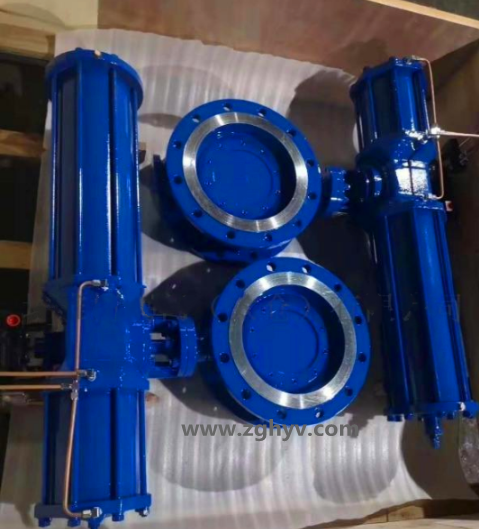

D643H硬密封气动蝶阀系列产品,系我公司1996年开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。
D643H硬密封气动蝶阀主要性能特点:
1.结构 、型小轻便、操作灵活、省力、方便;
2.密封可靠,可达到气密封无泄漏;
3.流量特性趋于直线调节性有Z佳;
4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。
主要连接及外形尺寸
公称通径 | 结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 | ||||||||||
H | Dt643H | PN0.6MPa | PN1.0MPa | |||||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z-d | D | D1 | z-d | ||
50 | 2 | 108 | 150 | 112 | 625 | 245 | 72 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
65 | 5/2 | 112 | 170 | 115 | 625 | 245 | 72 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
80 | 3 | 114 | 180 | 120 | 645 | 245 | 72 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
100 | 4 | 127 | 190 | 138 | 675 | 355 | 92 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
125 | 5 | 140 | 200 | 164 | 715 | 355 | 92 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
150 | 6 | 140 | 210 | 175 | 800 | 355 | 92 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
200 | 8 | 152 | 230 | 208 | 850 | 250 | 170 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
250 | 10 | 165 | 250 | 243 | 925 | 250 | 170 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 |
300 | 12 | 178 | 270 | 283 | 1035 | 450 | 220 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 |
350 | 14 | 190 | 290 | 310 | 1070 | 450 | 220 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 |
400 | 16 | 216 | 310 | 340 | 1190 | 450 | 220 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 |
450 | 18 | 222 | 330 | 380 | 1250 | 650 | 280 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 |
500 | 20 | 229 | 350 | 410 | 1290 | 650 | 280 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 360 |
600 | 24 | 267 | 390 | 470 | 1455 | 850 | 380 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 540 |
700 | 28 | 292 | 430 | 550 | 1585 | 850 | 380 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 580 |
800 | 32 | 318 | 470 | 640 | 1700 | 1250 | 380 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 845 |
900 | 36 | 330 | 510 | 710 | 1865 | 1250 | 380 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1050 |
1000 | 40 | 410 | 550 | 770 | 2015 | 1500 | 580 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 |
1200 | 48 | 470 | 630 | 890 | 2226 | 1500 | 580 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 2000 |
主要连接及外形尺寸
公称通径 | 结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 | ||||||||||
H | Dt643H | PN1.6MPa | PN2.5MPa | |||||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z-d | D | D1 | z-d | ||
50 | 2 | 108 | 150 | 112 | 605 | 245 | 72 | 165 | 125 | 418 | 165 | 125 | 4-18 | 19 |
65 | 5/2 | 112 | 170 | 115 | 625 | 245 | 72 | 185 | 145 | 418 | 185 | 145 | 8-18 | 22 |
80 | 3 | 114 | 180 | 120 | 645 | 355 | 92 | 200 | 160 | 818 | 200 | 160 | 8-18 | 25 |
100 | 4 | 127 | 190 | 138 | 675 | 355 | 92 | 220 | 180 | 818 | 235 | 190 | 8-22 | 28 |
125 | 5 | 140 | 200 | 164 | 715 | 355 | 92 | 250 | 210 | 818 | 270 | 220 | 8-26 | 43 |
150 | 6 | 140 | 210 | 175 | 800 | 250 | 138 | 285 | 240 | 822 | 300 | 250 | 8-26 | 50 |
200 | 8 | 152 | 230 | 208 | 850 | 250 | 170 | 340 | 295 | 1222 | 360 | 310 | 12-26 | 64 |
250 | 10 | 165 | 250 | 243 | 925 | 250 | 170 | 405 | 355 | 1226 | 425 | 370 | 12-30 | 99 |
300 | 12 | 178 | 270 | 283 | 1035 | 450 | 220 | 460 | 410 | 1226 | 485 | 430 | 16-30 | 130 |
350 | 14 | 190 | 290 | 310 | 1070 | 450 | 220 | 520 | 470 | 1626 | 555 | 490 | 16-33 | 188 |
400 | 16 | 216 | 310 | 340 | 1190 | 650 | 220 | 580 | 525 | 1630 | 620 | 550 | 16-36 | 270 |
450 | 18 | 222 | 330 | 380 | 1250 | 650 | 280 | 640 | 585 | 2030 | 670 | 600 | 20-36 | 350 |
500 | 20 | 229 | 350 | 410 | 1290 | 650 | 280 | 715 | 650 | 2033 | 730 | 660 | 20-36 | 375 |
600 | 24 | 267 | 390 | 470 | 1455 | 850 | 380 | 840 | 770 | 2036 | 845 | 770 | 20-39 | 560 |
700 | 28 | 292 | 430 | 550 | 1585 | 850 | 380 | 910 | 840 | 2436 | 960 | 875 | 24-42 | 610 |
800 | 32 | 318 | 470 | 640 | 1700 | 1250 | 380 | 1025 | 950 | 2439 | 1085 | 990 | 24-48 | 880 |
900 | 36 | 330 | 510 | 710 | 1865 | 1250 | 380 | 1125 | 1050 | 2839 | 1185 | 1090 | 28-48 | 1100 |
1000 | 40 | 410 | 550 | 770 | 2015 | 1500 | 580 | 1255 | 1170 | 2842 | 1320 | 1210 | 28-56 | 1600 |
1200 | 48 | 470 | 630 | 890 | 2226 | 1500 | 580 | 1485 | 1390 | 3248 | 1530 | 1420 | 32-56 | 2150 |
主要连接及外形尺寸
公称通径DN | 结构长度 | 外形尺寸(参考值) | ||||||||
H | Dt643H | PN4.0MPa | ||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z-Φd | |
50 | 2 | 108 | 150 | 112 | 675 | 245 | 72 | 165 | 125 | 4-18 |
65 | 5/2 | 112 | 170 | 115 | 625 | 355 | 92 | 185 | 145 | 8-18 |
80 | 3 | 114 | 180 | 120 | 625 | 355 | 92 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 645 | 355 | 92 | 235 | 190 | 8-22 |
125 | 5 | 140 | 200 | 164 | 675 | 550 | 138 | 270 | 220 | 8-26 |
150 | 6 | 140 | 210 | 175 | 715 | 550 | 138 | 300 | 250 | 8-26 |
200 | 8 | 152 | 230 | 208 | 800 | 550 | 138 | 375 | 320 | 12-30 |
250 | 10 | 165 | 250 | 243 | 850 | 550 | 138 | 450 | 385 | 12-33 |
300 | 12 | 178 | 270 | 283 | 925 | 450 | 220 | 515 | 450 | 16-33 |
350 | 14 | 190 | 290 | 310 | 1035 | 450 | 220 | 580 | 410 | 16-36 |
400 | 16 | 216 | 310 | 340 | 1070 | 650 | 288 | 660 | 585 | 16-39 |
450 | 18 | 222 | 330 | 380 | 1190 | 650 | 280 | 685 | 610 | 20-39 |
500 | 20 | 229 | 350 | 410 | 1190 | 650 | 280 | 755 | 670 | 20-42 |
D643H气动硬密封蝶阀结构特点简介:
三偏心密封蝶阀系列D643H气动硬密封蝶是我公司主要产品,大量使用在冶金、轻工、电力、煤气、水道等领域。
三便心金属密封蝶阀的密封原理:
三偏心蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生磨擦或磨损,并且产生一种扭矩使得弹性密封具有足够的“焊接”性能,确保密封接触的均匀一致性。
三重偏心几何形状:
偏心1 阀轴位于阀座后面,使得密封能够完全紧密环绕接触整个阀座。
偏心2 阀轴中心线偏离管道和阀门中心线,着就免受阀开启和关闭的干扰。
偏心3 阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除磨擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。
使用寿命更长的无磨擦密封
(1)作为标准配置,阀座采Cr13合金或钨络钴合金硬面。
(2)密封垫采用螺旋盘绕不锈钢/石墨,用于实现零泄漏。
关闭期间的扭距产生阀座力,并均匀一致的作用在整个圆周围。弹性密封弯曲并充满活力,保持了阀座的形状。压缩力沿着周长均匀作用,使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或阔张,避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。
D643H气动硬密封蝶阀标准与规范
设计与制造 | 结构长度 | 压力-温度等级 | 配管法兰 | 试验与检验 |
JB/T8527 | 0 GB12221 | JB/T74、GB9131 | JB/T74-90 | GB/T13927 |
订货须知:
一、①D643H硬密封气动蝶阀产品名称与型号②D643H硬密封气动蝶阀口径③D643H硬密封气动蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
