特点
1、小型轻便，容易拆装及维修，并可在任意位置安装；
2、结构简单、紧凑、90°回转开启迅速；
3、操作扭矩小，省力轻巧；
4、流量特性趋于直线，调节性能好；
5、启闭试验次数多达数万次，寿命长；
6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零；
7、密封材料耐老化、耐腐蚀、可适于多种介质。
连接尺寸
公称通径 DN | 尺寸（mm） | 执行器型号 （仅供参考） | ||||||||||
L | H | D（0.6） | D（1.0） | D（1.6） | D1（0.6） | D1（1.0） | D1（1.6） | n-d（0.6） | n-d（1.0） | n-d（1.6） | ||
50 | 108 | 82.5 | 140 | 165 | 165 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 | GTD-63 |
65 | 112 | 92.5 | 160 | 185 | 185 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 | GTD-63 |
80 | 114 | 100 | 190 | 200 | 200 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 | GTD-83 |
100 | 127 | 110 | 210 | 220 | 220 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 | GTD-83 |
125 | 140 | 125 | 240 | 250 | 250 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 | GTD-110 |
150 | 140 | 142.5 | 265 | 285 | 285 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 | GTD-110 |
200 | 152 | 170 | 320 | 340 | 340 | 280 | 295 | 295 | 8-18 | 8-22 | 12-22 | GTD-127 |
250 | 250 | 197.5 | 375 | 395 | 405 | 335 | 350 | 355 | 12-18 | 12-22 | 12-26 | GTD-160 |
300 | 270 | 222.5 | 440 | 445 | 460 | 395 | 400 | 410 | 12-22 | 12-22 | 12-26 | GTD-160或AW13 |
350 | 290 | 252.5 | 490 | 505 | 520 | 445 | 460 | 470 | 12-22 | 16-22 | 16-26 | AW13 |
400 | 310 | 282.5 | 540 | 565 | 580 | 495 | 515 | 525 | 16-22 | 16-26 | 16-30 | AW17 |
450 | 330 | 307.5 | 595 | 615 | 640 | 550 | 565 | 585 | 16-22 | 20-26 | 20-30 | AW17 |
500 | 350 | 335 | 645 | 670 | 715 | 600 | 620 | 650 | 20-22 | 20-26 | 20-33 | AW17 |
600 | 390 | 390 | 755 | 780 | 840 | 705 | 725 | 770 | 20-26 | 20-30 | 20-36 | AW20 |
700 | 430 | 447.5 | 860 | 895 | 910 | 810 | 840 | 840 | 24-26 | 24-30 | 24-36 | AW20 |
800 | 470 | 507.5 | 975 | 1015 | 1025 | 920 | 950 | 950 | 24-30 | 24-33 | 24-39 | AW28 |
900 | 510 | 557.5 | 1075 | 1115 | 1125 | 1020 | 1050 | 1050 | 34-30 | 28-33 | 28-39 | AW28 |
1000 | 550 | 615 | 1175 | 1230 | 1255 | 1120 | 1160 | 1170 | 28-30 | 28-36 | 28-42 | AW35 |
1200 | 630 | 727.5 | 1405 | 1455 | 1458 | 1340 | 1380 | 1390 | 32-33 | 32-39 | 32-48 | AW40 |
性能规范
公称通径DN | 50-1200 | |||||||
公称压力MPa | 0.6 | 1.0 | 1.6 | |||||
公称压力MPa | 强度试验 | 0.9 | 1.5 | 2.4 | ||||
密封试验 | 0.66 | 1.1 | 1.76 | |||||
材料 | 材料代号 | |||||||
C | P | R | ||||||
主要零件 | 阀体 | WCB | 0Cr18Ni9 | 0Cr17Ni12Mo2 | ||||
蝶板 | WCB | 0Cr18Ni9 | 0Cr17Ni12Mo2 | |||||
阀杆 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | |||||
密封圈 | 丁晴乙丙 丁氟塑料 | |||||||
填料 | 丁晴 柔性石墨 V型橡胶垫 | |||||||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||||
适用温度 | -40℃~200℃ | |||||||
执行器 | 型号 | GT或AW系列 | ||||||
气源压力 | 0.3-0.7MPa | |||||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |||
GB/T12238 | GB12221 | GB9113 | GB9131 | GB13927 | ||||

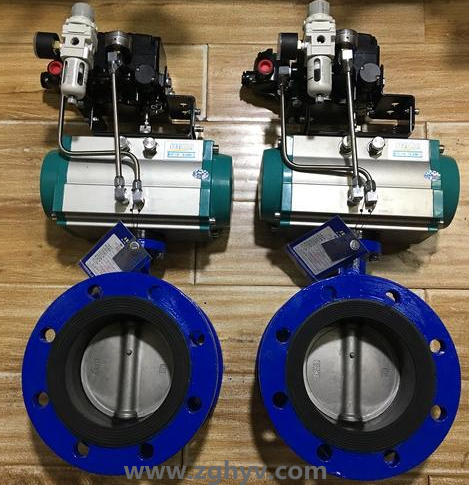

气动法兰软密封蝶阀 执行机构
采用新型系列AW型气动执行器：
基本设计：气动双气缸双活塞拔叉式传动机构；型号AWxx=双作用式；型号AWxxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃ ～ 90℃。
气源压力：0.2 ～ 0.8Mpa（Z大1.0Mpa）。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
订货须知：
一、①D641X法兰式软密封气动蝶阀产品名称与型号②D641X法兰式软密封气动蝶阀口径③D641X法兰式软密封气动蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
