电站阀您现在的位置: 首页  > 电站阀

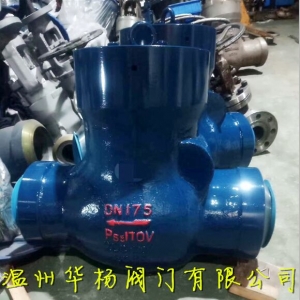

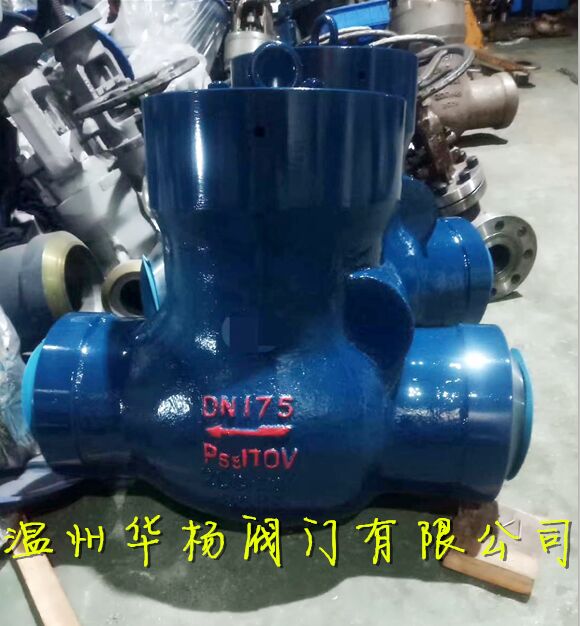

旋启式止回阀

产品详情

结构特点



1.产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型。

2.阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。

3.支管两端为对焊连接,适应不同的接管要求。

4.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

5.高温耐压部件采用 耐热合金钢制造,安全可靠,性能稳定,使用寿命长。



主要零件材料


阀 体WCB、252Cr1MoVWC6WC9

阀 盖2512CrMoV

阀 瓣、阀 座25堆STL钴基硬质合金12CrMoV STL钴基硬质合金

密封环

增强柔性石墨


公称通径PNS(in)外形尺寸和连接尺寸重量

dLH

21/25033024040

36036830560

48045731595

596533409170

6118610465186

8147762528415

10180914613658

1222210416801200

1425411187451638


H64Y-2500Lb 主要外形和连接尺寸



公称通径PNS(in)外形尺寸和连接尺寸重量

dLH

35436829744

470457385110

586533410130

6104610455192

8130762557466

10162914615730

1221010417151120

1423411187901495

1626412458151950

1830413978152400


H64Y电站旋启式止回阀,电站高温高压旋启式止回阀H64Y,磅级电站旋启式止回阀,不锈钢旋启式止回阀,高温高压旋启式止回阀,不锈钢丝口旋启式止回阀

,止回阀(One-way valve):止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

 启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故

止回阀( One-way valve):是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

 止回阀(One-way valve):一般分为升降式、旋启式、蝶式及隔膜式等几种类型。

 升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。

 旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,Z好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。

 蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小。

隔膜式止回阀有多种结构形式,均采用隔膜作为启闭件,由于其防水锤性能好,结构简单,成本低,近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。



电站止回阀的安装应注意以下事顶:


1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。


2、安装时注意介质流动的方向应与阀体所票箭头方向一致。


3、升降式垂直瓣止回阀应安装在垂直管道上。


4、升降式水平瓣止回阀应安装在水平管道上。

订货须知:


    一、①H64Y旋启式止回阀产品名称与型号②H64Y旋启式止回阀口径③H64Y旋启式止回阀是否带附件以便我们的为您正确选型。


    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。


    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
