焊接截止阀|焊接闸阀

详细资料：

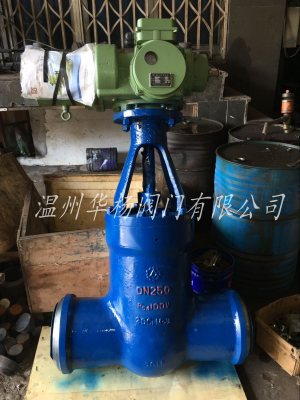

高温高压电站闸阀特点：
(1)流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
(2)启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
(3)高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
(4)水锤现象不易产生。原因是关闭时间长。
(5)介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
(6)结构长度(系壳体两连接端面之间的距离)较小。
(7)密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
(8)价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
(9)形体简单 , 结构长度短，制造工艺性好，适用范围广。
(10)结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活． 特点：

Z961Y-P₅₄100V,Z961Y-P₅₄140V,Z961Y-P₅₄170V 型高温高压电动电站闸阀零部件材料

型号	材料
	阀体,阀盖	闸板	阀座	阀杆
Z961Y-P54100V	铬钼钒钢	铬钼钒钢堆焊钴铬钨	铬钼钒钢堆焊钴铬钨	渗氟钢
Z961Y-P54140V
Z961Y-P54170V

返回页首

产品外形及结构尺寸

Z961Y-P₅₄100V 型高温高压电动电站闸阀主要外形及结构尺寸（mm）

DN	L	d	H	L1	D0	转矩/N·m	重量/kg
125	600	100	1036	-	-	970	308
150	700	155	1392	1052	305	1800	500
175	759	175	1485	1052	305	2700	664
225	850	200	1650	1052	305	2700	867
250	900	222	1795	1154	458	1800	1203
300	1254	294	2080	1154	458	2000	2125

返回页首

Z961Y-P₅₄140V 型高温高压电动电站闸阀主要外形及结构尺寸（mm）

DN	L	d	H	L1	D0	转矩/N·m	重量/kg
100	458	105	870	911	305	970	257
125	600	132	1115	911	305	970	350
150	700	183	1390	1052	305	1200	500
175	750	175	1485	1052	458	1800	664
225	850	217	1650	1052	458	2700	960
250	900	261	1795	1154	458	4000	1203
300	1300	305	1700	1378	610	4000	2180
350	1550	338	715	2536	610	5800	5591

返回页首

Z961Y-P₅₄170V 型高温高压电动电站闸阀主要外形及结构尺寸（mm）

DN	L	d	H	L1	D0	转矩/N·m	重量/kg
100	550	105	140	911	305	970	257
125	600	124	1115	1052	305	1200	350
150	700	150	1390	1052	305	2000	520
175	750	175	1485	1052	458	2000	680
225	850	217	1650	1052	458	2700	990
300	1397	265	2265	1378	610	4000	2632
350	1550	368	2536	1378	610	5800	2600

产品结构特点：

中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮

注：产品型号：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V

1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

订货须知：

    一、①Z961Y-P54170V电站闸阀产品名称与型号②Z961Y-P54170V电站闸阀口径③Z961Y-P54170V电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
