电站阀您现在的位置: 首页  > 电站阀

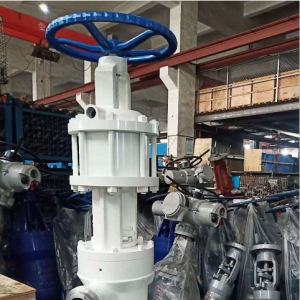

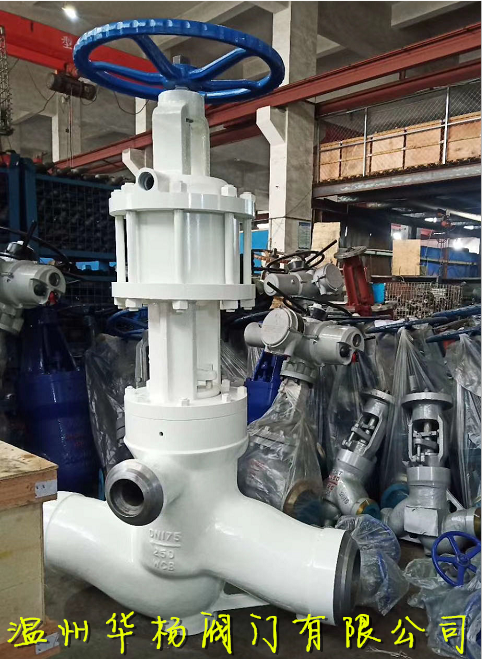

J761Y高加入口阀

产品详情

详细资料:

高加入口阀主要型号规格:

型号:J762Y,J962Y,J764Y,J964Y

公称通径:DN 175,225,275,300mm

公称压力:PN 20.0,25.0,30.0mpa

1.全液动控制系统:动作快,且切换时间Z快可达2S。

2.也可选择电动入口阀与电动出口阀:操作时间略长,但可以省略2台气动快开阀,简化系统设计。
3.液压缸带阻尼锥,保护系统管路及阀座不受冲击。
4.阀体形式为Z型或角型,旁路方向可在180度范围内调整。
5.阀体为铸造或整体锻造,材料:WCB、A105 或WB36(15NiCuMoNb5)。其中WB36阀体更适合于超临界及更高压力机组使用。

高加入口阀主要零件材料:

阀体: 碳钢,阀盖: 碳钢

阀瓣:硬质合金,阀座:硬质合金

阀杆:铬钼钢,密封圈:增强柔性石墨

填料:柔性石墨,支架:碳钢

 高加联成阀是高压加热器配备的自动保护装置,以保证在高加管系发生泄漏,或疏水调整门卡死等异常情况时,由此阀门自动关闭向高加管系通水而打开旁路通水,由于高压加热器为了要切断给水,所以设计一套水侧的保护阀门,高加联成阀的称呼是指一套阀门所以称为联成阀,有入口连成阀及出口联成阀之分。高加入口联成阀也就是大家常说的给水三通阀,三通阀有电动、液压之分,一般30万以上机组称呼Z多,因为高加水侧出口阀设计为电动闸阀居多。高加联成阀都是水压阀门,靠给水做动力,在需要时关闭联成阀切断给水,给由小旁路管(两根)出口联成阀(也叫止回阀)。止回阀在小旁路来水的作用下关闭,同时给水通过止回阀流到锅炉,避免锅炉断水,同时保护了高压加热器。此阀门的设计比较 ,分为上阀座及下阀座,当阀门打开给水进入高加时,阀芯与上阀座接触密封,保证给水不走小旁路;当阀门关闭,给水走小旁路进入锅炉时,阀芯与下阀座接触密封,保证高加能够解列、检修。

公司生产的高加保护阀用于高压加热器给水保护系统,在高压加热器发生故障或其它原因甩高加时,快速切断高加给水,使高压加热器解列,给水通过旁路进入锅炉,从而保护高压加热器,使机组正常运行。我公司的高加保护阀根据不同的机组及系统要求分为三种形式:

1. 电动三通高加联成保护阀进口阀高加联成阀,介质流线好,流阻小,性能可靠。该阀为三通阀,给水由侧面进口引入,向下出口进高压加热器,另一侧出口与旁路管道相联。阀门有上下两个密封面,高加正常运行时,该阀开启,阀瓣上移与上密封接触,旁路切断。当高加发生故障或其它原因需要甩高加时,阀瓣下移,关闭阀门,给水通过另一侧出口由旁通管道直接进入锅炉,而不通过高压加热器,使高加解。该阀有两个阀座,下阀座直接焊于阀体上,上阀座与阀体采用密封圈密封,保证正常工作和长期运行时不发生泄露。密封面堆焊司太立(Stellite)合金,耐磨损,抗檫伤,寿命长。电动装置采用引进里米托克、西门子或进口高速 电动装置,性能可靠稳定;阀杆采用特殊设计工艺,保证开关时间30秒。该阀和出口阀(电动闸阀)配套,确保高压加热器安全运行。

2. 液控四通高加联成保护阀(进口阀)

该阀为液控四通阀,给水由侧面进口引入,向下出口进高压加热器,阀上方有两个出口与旁通管路相连。阀门有上下两个密封面,高加正常运行时,靠作用于阀瓣截面的压差使阀门自动开启,阀瓣上移,与上密封接触,旁路切断。当高压加热器发生事故管系破裂而使水位超过允许水位时,水位信号通过电器装置打开快速启闭阀,凝结水进入液压缸上部,推动活塞,阀瓣下移进而快速关闭阀门,给水通过上面两旁通管道直接进入锅炉,使高加解列,保护机组安全运行。该阀有两个阀座,密封面堆焊司太立(Stellite)合金,下阀座直接焊于阀体上,上阀座与阀体采用双道自密封结构,保证阀门正常工作和长期运行不发生泄露,阀门动作时间2秒。该阀和出口阀(手动止回阀)配套,确保高压加热器安全运行。根据系统要求,该四通阀也可采用电动控制,由事故信号反馈,通过阀门上部的电动装置,驱动阀门动作,实现保护高加的功能。3. 利用三台电动阀门组合实现高加保护:系统正常工作时,关闭旁路阀门,打开高加进、出口阀,给水通过高压加热器Z锅炉,当高加出现故障时,打开旁通阀,关闭高加进、出口阀,使高加解列,给水经旁路直接进入锅炉,完成对高加的保护,保障整个机组的正常运行。

高加出口阀主要型号规格:

型号:J762Y,J962Y,J764Y,J964Y

公称通径:DN 175,225,275,300mm

公称压力:PN 20.0,25.0,30.0mpa

1.全液动控制系统:动作快,且切换时间Z快可达2S。

2.也可选择电动入口阀电动出口阀:操作时间略长,但可以省略2台气动快开阀,简化系统设计。
3.液压缸带阻尼锥,保护系统管路及阀座不受冲击。
4.阀体形式为Z型或角型,旁路方向可在180度范围内调整。
5.阀体为铸造或整体锻造,材料:WCB、A105 或WB36(15NiCuMoNb5)。其中WB36阀体更适合于超临界及更高压力机组使用。

订货须知:

    一、①J761Y高加入口阀产品名称与型号②J761Y高加入口阀口径③J761Y高加入口阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
