电站阀您现在的位置: 首页  > 电站阀

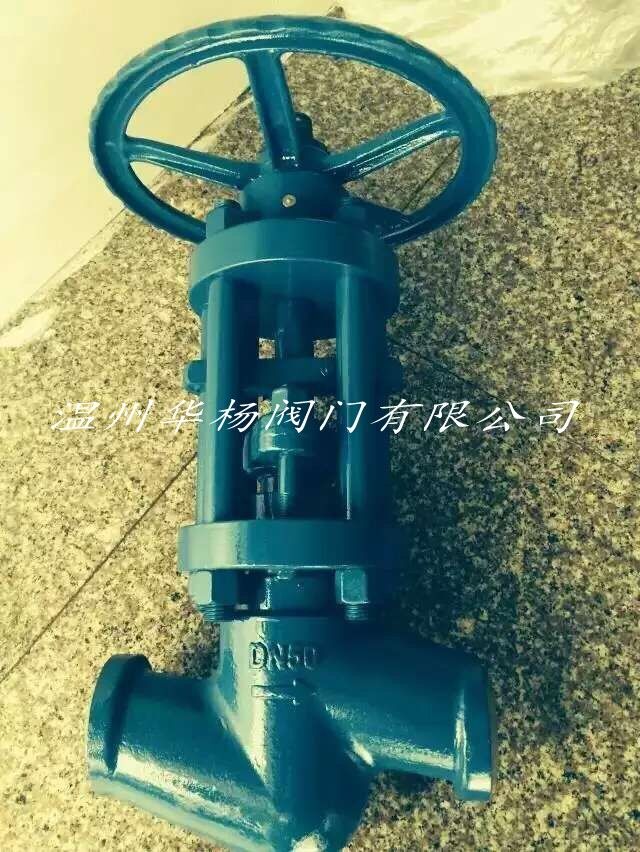

J61Y截止阀

产品详情

详细资料:

J61Y焊接截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接,适用于高温高压场合。焊接截止阀主要技术参数:公称压力:16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃,焊接截止阀主要用于钢铁、冶金、电厂、热电等企业。

1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空Z高压力都可应用。
品牌/型号:温州华杨阀门/南通型式截止阀J61Y  类型(通道位置):直动式 标准:国标 公称通径:15-150(mm)mm 工作温度:常温 材质:铬钼钢 流动方向:单向 压力环境:高压 零部件及配件:阀体  型号:南通型截止阀J61Y 形态:隔膜式 连接形式:焊接 品牌:温州华杨     适用介质:蒸汽 驱动方式:手动 外形:大型 主要外形尺寸、连接尺寸及重量

电站截止阀标准规范:
设计制造标准:ASME B16.34、E101
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

J61Y焊接截止阀-主要外形尺寸】


型号

公称直径 NP(Mpa)

公称通径 DN(mm)

标准值











L

d

D1

D2

h

Do

H

H1

质量(kg)

J61Y-320

32

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-P54170

P5417

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-320

32

15

150

113

16

35

12

200

247

45

10.5

J61Y-320PI

32

15

150

13

16

35

12

200

247

45

10.5

J61Y-P54200V

P5420

15

150

13

16

35

12

200

247

45

10.5

J61Y-320

32

20

150

19

22

35

18

200

247

47

9.9

J61Y-P54170V

P5417

20

150

19

22

35

18

200

247

47

9.9

J61Y-320

32

25

180

20.5

24

52

21

240

290

66

13.2

J61Y-320PI

32

25

180

20.5

24

52

21

240

290

66

13.2

J61Y-P54200V

P5420

25

180

20.5

24

52

21

240

290

66

13.2

J61Y-320

32

32

180

27

31

52

24

240

282

66

12.8

J61Y-P54170V

P5417

32

180

27

31

52

24

240

282

66

12.8


J61Y焊接截止阀-主要零件材料】


型号

阀体

阀盖

阀瓣

阀座

阀杆

填料

适用介质

适用温度

J61Y-(320)

A105

2Cr13+ Stellite12

D507Mo

2Cr13

柔性石墨

水、蒸汽

425

J61Y-(320)PI

Ocr18Ni9Ti(F321)

321+ Stellite12

Stellite6

321

柔性石墨

水、蒸汽

540

J61Y-P54(170)

12CrLMoV

12CrMoV+ Stellite12

Stellite6

25CrMo1Va

柔性石墨

蒸汽

570


电站截止阀优点

1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单,体积小,重量轻。
3.紧密可靠,目前闸阀的密封面材料广泛使用塑料,密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空Z高压力都可应用。

工作原理
开启过程
1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直Z到全开位置,阀杆提升到 位置,球体旋转到全开位置。
关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

电站截止阀结构特点:
1.产品设计制造按ASME B16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
3.支管两端为对焊连接,适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。

截止阀:
截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或,阀瓣沿阀座的中心线作直线运动。的运动形式,(通用名称:暗杆),也有升降旋转杆式,(通用名称:明杆)截止阀是指关闭件(阀瓣)沿中心线移动的阀门。 根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流用。
温州华扬阀门有限公司为您提供:供应小口径J61Y南通式电站截止阀,供应小口径J61Y南通式电站截止阀规格,批发供应小口径J61Y南通式电站截止阀,供应小口径J61Y南通式电站截止阀使用方法,供应小口径J61Y南通式电站截止阀注意事项,供应小口径J61Y南通式电站截止阀产品说明等相关信息,欢迎您的咨询和查看。

订货须知:

    一、①J61Y截止阀产品名称与型号②J61Y截止阀口径③J61Y截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
