H65Y-200 H65Y-250 H65Y-320高压电站止回阀概述:

         磅级电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。

H61Y-200 H61Y-250 H61Y-320高压电站止回阀执行标准:

1．设计制造与验收按火力发电阀门标准ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531标准规定。

2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221标准规定或按用户要求。

3、压力-温度等级按E101、JB/T3595  API598　GB9131 标准规定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求

H65Y-200 H65Y-250 H65Y-320高压电站止回阀执行标准:

1．设计制造与验收按火力发电阀门标准ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531标准规定。

2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221标准规定或按用户要求。

3、压力-温度等级按E101、JB/T3595  API598　GB9131 标准规定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求

H65Y止回阀参数：

公称压力PN（MPa）试验压力Ps（MPa）工作压力工作温度（度）适用介质强度密封（液）P54P55P5710.015.011.0   ≤425水、蒸气、油品16.024.017.6   20.030.022.0   25.037.527.5   32.048.036.0   P541030.022.010  ≤540蒸汽P541437.527.514  P541748.036.017  P551037.527.5 10 ≤550P551448.036.0 14 P551753.039.0 17 P571048.036.0  10≤570P571455.040.0  14P571760.044.0  17

H65Y-200 H65Y-250 H65Y-320高压升降式止回阀结构特点:

1、  阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。

2、  阀体、阀盖均为模锻件。

3、  阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。

4、止回阀应安装在水平管道上介质流向从下往上流（正流）。

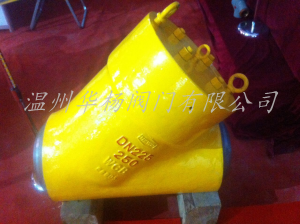

高压电站止回阀

型号零件名称阀体阀瓣弹簧阀杆填料压板阀盖锁紧螺母H65Y-250H65Y-320碳钢碳钢弹簧钢不锈钢柔性石墨碳钢碳钢 碳素钢H65Y-P54100VH65Y-P57170V铬钥钒钢铬钥钒钢弹簧钢铬钥钒钢柔性石墨铬钥钒钢铬钥钒钢铬钥钢

电站止回阀的安装应注意以下事顶：
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

电站止回阀和其他阀门的区别：

1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型。

2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.采用 耐热合金钢制造,安全可靠,性能稳定,特别适用于高温高压管路。

订货须知：

    一、①Y型电站止回阀产品名称与型号②Y型电站止回阀口径③Y型电站止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
