焊接截止阀|焊接闸阀

详细资料：

角式截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“角式截止阀” 的力比开“角式截止阀”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

角型截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。

1、基本结构形式：角式
2、公称压力：PN1.6-6.4(MPa)
3、公称通径：DN15-300（mm）

主要性能规范:

遵循规范STANDARD

设计与制造GB12233/GB 12235

结构长度GB 12221/JB96（长系列）

结构长度GB78/JB79（GB、HG、SH）

压力试验GB/T 13927

标志GB 12220

供货GB/T12252

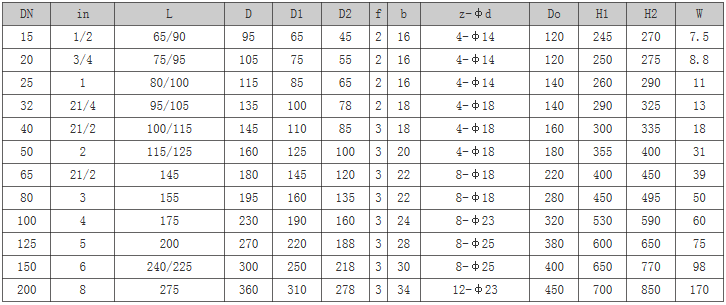

主要尺寸及重量：

1.6MPa角式截止阀主要连接尺寸

2.5MPa角式截止阀主要连接尺寸

角式截止阀的安装与维护应注意以下事项：

1.角式截止阀手轮、手柄操作的截止阀可安装在管道的任何位置上。

2.角式截止阀的手轮、手柄及传动机构，不允许作起吊用。

3.角式截止阀介质的流向应与阀体所示箭头方向一致。

角式截止阀的安装与维护应注意以下事项：

1.角式截止阀手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.角式截止阀的手轮、手柄及传动机构，不允许作起吊用。
3.角式截止阀介质的流向应与阀体所示箭头方向一致。

结构特点：

标准规范：

设计制造标准：GB/T 12233、GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

应用范围：

角型截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。

1、基本结构形式：角式

2、公称压力：PN1.6-6.4(MPa)

3、公称通径：DN15-300（mm）

角式截止阀应用范围：

      J44H/Y型角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀，阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。

角式截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“角式截止阀” 的力比开“角式截止阀”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

角型截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀产品适用的压力、温度范围很大，但一般用于中、小口径的管道，适用于≤425℃的蒸汽、油品、水等介质。

订货须知：

    一、①J44H角式截止阀产品名称与型号②J44H角式截止阀口径③J44H角式截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
