焊接截止阀|焊接闸阀

详细资料：

电站截止阀应用范围：

电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。

J961H、J961Y的设计与制造标准：

1、设计制造：JB/T3595-93

2、压力温度：-29～550℃

3、结构长度：E101

4、对焊连接尺寸：GB/T15198.3-95

5、检验与实验：GB/T13927-92

1.阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。

2.阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。

3.阀杆设计：采用整体锻造工艺制成，按照标准要求确定Z小直径。

4.阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。

5.截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。

6.上密封座设计：我公司提供的所有截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。

7.填料密封：通常采用成型柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2u m，可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8u m可以保证阀杆可靠的密封。

8.阀座：碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户需求喷焊硬质合金，NPS≤10″的截止采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≤12″截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

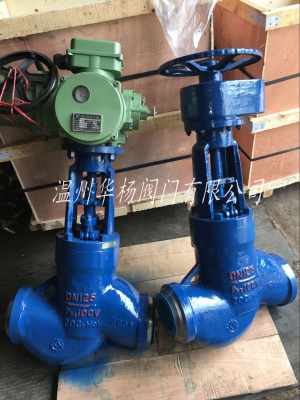

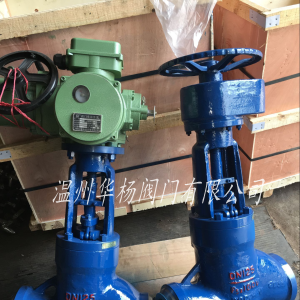

J961Y焊接式电动截止阀结构特点：

1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。

2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，明精电动焊接截止阀能适用于各种压力、温度及介质工况。

6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

J961Y焊接截止阀优点

1.要留有阀柄旋转的位置。

2.不能用作节流。

3带传动机构的球阀应直立安装。

碳钢截止阀,美标截止阀,美标闸阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

碳钢截止阀在管路中主要用来做切断、分配和改变介质的流动方向。闸阀是近年来被广泛采用的一种新型阀门。

订货须知：

    一、①J961Y电动焊接截止阀产品名称与型号②J961Y电动焊接截止阀口径③J961Y电动焊接截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
