详细资料:
PZ型配水闸阀φ1200型技术参数:
采用说明 1、水泵房底板标高和水仓(或配水巷)入口标高之高差H与连接杆长度h值,本设计考虑四种情况,如下表所示:(单位:毫
各采用和使用单位,根据实际情况选用,如订货时能提出h值,则按订货单位要求加工,否则连接杆长度按H=5000时供货,连接杆的一端的法兰根据实际需要的h值在现场焊接。
2、本配水伐所带的法兰短管,如使用单位不需要,订货适应说明,否则一同供货。
3、该配水闸伐由温州华杨阀门成套生产供应。
*如因产品改进请以实物为准

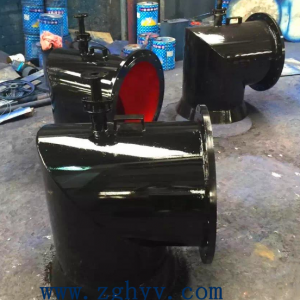

不锈钢配水闸阀
什么是配水闸阀
配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。
PZI型配水闸阀是在PZ型的基础上进行的改进设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。
配水闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , Z常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52'''' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采【我厂 和生产配水闸阀等污水处理阀,冶金非标阀,通风阀门系列】用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 亦叫明杆闸阀。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程〉来确定。
有的闸阀 , 阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
PZII型配水闸阀主要参考数据
名称 | 型号 | 规格DN(mm) | 主要技术性能 | 阀体材料 | 操作行程 | 重量(Kg) | |||
公称压力PN巴 | 适用 | 带法兰短管 | 不带法兰短管 | ||||||
介质 | 温度 | ||||||||
配水闸阀 | PZ400-1 | 400 | 1 | 水 | ≤50℃ | A3焊接 | 168 | 332 | 272 |
、、 | PZ500-1 | 500 | ″ | ″ | ″ | ″ | 193 | 404 | 327 |
、、 | PZ600-1 | 600 | ″ | ″ | ″ | ″ | 218 | 592 | 481 |
、、 | PZ800-1 | 800 | ″ | ″ | ″ | ″ | 250 | 828 | 674 |
、、 | PZ1000-1 | 1000 | ″ | ″ | ″ | ″ | 268 | 1301 | 1071 |
外形及安装尺寸表
(1)不同L值时的连接杆长度H4
型 号 | L | |||
5000 | 4500 | 4000 | 3500 | |
PZ-400 | 3780 | 3280 | 2780 | 2580 |
PZ-500 | ||||
PZ-600 | 3510 | 3010 | 2510 | 2010 |
PZ-800 | ||||
PZ-1000 | 3120 | 2820 | 2120 | 1620 |
PZ-1200 | 3040 | 2540 | 2040 | 1540 |
(2)安装尺寸表
型号 | 操纵台 | 闸门 | 操作行程 | 质量(kg) | ||||||||||||||||
带短管 | 不带短管 | |||||||||||||||||||
B | B1 | D2 | d1 | D1 | H | H1 | B2 | B3 | B4 | B5 | d2 | D3 | H2 | H3 | D | L1 | ||||
PZ-400 | 350 | 300 | 180 | 19 | 500 | 750 | 965 | 330 | 235 | 27 | 60 | 15 | 540 | 580 | 635 | 400 | 250 | 168 | 335 | 275 |
PZ-500 | 380 | 285 | 640 | 630 | 500 | 300 | 193 | 410 | 330 | |||||||||||
PZ-600 | 600 | 1403 | 450 | 345 | 35 | 80 | 19 | 740 | 720 | 815 | 600 | 350 | 218 | 600 | 480 | |||||
PZ-800 | 550 | 445 | 940 | 885 | 800 | 450 | 250 | 830 | 675 | |||||||||||
PZ-1000 | 500 | 400 | 250 | 22 | 700 | 900 | 1246 | 670 | 548 | 36 | 100 | 23 | 1175 | 966 | 1076 | 1000 | 550 | 268 | 1300 | 1072 |
PZ-1200 | 1296 | 780 | 652 | 40 | 120 | 1375 | 1080 | 1106 | 1200 | 650 | 396 | 1446 | 1221 |
闸阀安装与维护 1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。 3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。 4、带传动机构的闸阀,按产品使用说明书的规定安装。 5、如果阀门经常开关使用,每月Z少润滑一次。 6、闸阀是作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失小。 7、闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。 8、闸阀不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。"
