焊接截止阀|焊接闸阀

详细资料：

结构特点：
1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.高温耐压部件采用 耐热合金钢制造,安全可靠,性能稳定,使用寿命长。

电站止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

电站止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

电站止回阀的安装应注意以下事顶：

1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

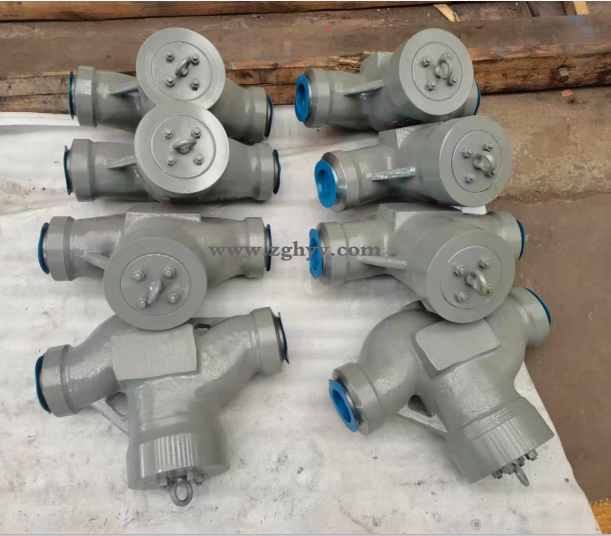

H61H/Y电站止回阀,H61H-250 ，H61H-320，H61Y-P54100V，H61Y-P57170V

特点及优点 ●产品设计制造按ASME B16.34、E101 和JB/T3595-93标准的规定 ●阀体、阀盖均为模锻件。阀瓣整体淬火，并能在阀体内上下移动，介质 倒流时，借介质压力自动将阀瓣关闭。 ●阀座采用焊接结构,阀瓣、阀座密封面采用堆焊钴基硬质合金(STL),具有耐磨、耐高温,抗擦伤性能好,使用寿命. ●止回阀应垂直安装在水平管道上介质流向从, 下 往上流(正流). ●中部采用自紧式密封结构，压力越高，密封性能越好.

设计与制造标准： ●设计与制造： ASME B16.34、JB／T3595、E101

●压力温度： ANSI B1 6.34、JB／T74 、JB／T3595、E101

●结构长度： ANSI B16.10、E101、GB／T15188．1、JB/T2766

●对焊连接尺寸： ASME B16.25、GB／T12224、E101

●检验与试验：ISO5208、GB/T13927、JB／T3595

标准与规范

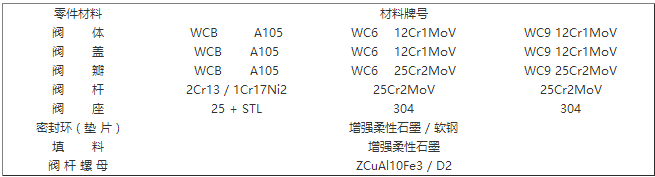

主要零件材料

止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
止回阀一般分为升降式、旋启式等几种类型。
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。升降式止回阀可分为直通式和立式两种。直通式升降式止回阀一般只能安装在水平管路，而立式升降止回阀一般应安装在垂直管路。
旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管道路。

焊接连接的止回阀适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃（其中P（57）170V工作温度为570℃）的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。              高温高压升降式止回阀主要零件材料 Material for Main Parts
公称通径 尺寸(mm) 配管(mm)
外径×壁厚
DN (mm) L D D1 D2 d H
10 125 30 10 13 10 156 16×3
15 155 42 14 18 14 170 22×4
20 155 42 19 23 14 180 28×4
25 180 53 19 23 19 200 28×4
32 180 53 26 30 26 210 38×6
40 215 75 38 43 33 250 60×10
50 320 85 48 53 37 300 76×12
65 430 110 67 110 39 330 89×11
80 470 130 84 130 75 340 108×14
100 560 165 101 165 148 370 133×16
125 650 185 124 185 180 390 168×22
150 730 220 164 220 340 400 195×15
175 900 240 187 240 400 428 219×16
200 950 260 200 260 603 518 /
订货须知：
一、①H61Y升降式截止阀产品名称与型号②H61Y升降式截止阀口径③H61Y升降式截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H61Y升降式截止阀型号，请按H61Y升降式截止阀型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨阀门 为您审核把关。
