详细资料：

差压油密封楔式闸阀原理

差压油密封楔式闸阀是在现有楔式弹性闸阀结构的基础上发展出来的，即在现有楔式闸阀阀体的中腔丙阀座位置处，各装有一个自动压油密封润滑机构，这个机构盛有密封脂的油缸，可沿油缸内表面移动的活塞和阀座组成，当阀关闭时，阀体中腔内充满介质压力，在阀后，即阀的下游端，由于介持被切断，与中腔形成一个压力差值，在这压力差作用下，推动活塞向下运动，从而压缩油缸内的密封脂，通过阀座通道进入阀座密封面上形在密封油膜，从而实现密封。在阀体外部的前后部位，各装有一个密封脂补偿压入机构，当阀汇漏需补偿密封脂时，只需旋转压盖，密封脂便可通过阀体的油孔，进入阀座密封面上又实现了密封。 适合介质：油品、天然气等，广泛适用于石油化工，火力发电厂等油品、水蒸汽管路人作接通或截断管路中介质的启闭装置。

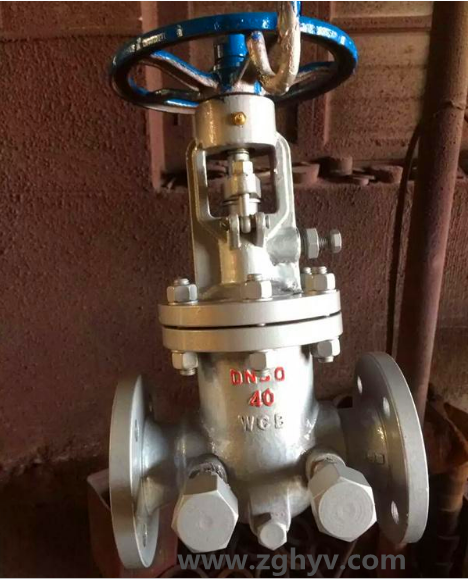

CYZ40H差压楔式油密封闸阀产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、采用柔性石墨填料、密封可靠，操作轻便灵活。

4、具有手动、电动、气动、齿轮传动等多种驱动方式。

CYZ40H差压楔式油密封闸阀适用范围

CYZ40H差压楔式油密封闸阀适用于油品、天然气等介质，被广泛应用于石油化工，火力发电厂等油品、天然气管路上作接通或截断管路中介质的启闭装置。

CYZ40H差压楔式油密封闸阀装运输：阀门两侧应设轻质堵板固封。中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜。大口径阀门亦有简易木条框架固体包装，以免运输过程中碰损。

产品标准

通用阀门  法兰和对焊连接钢制闸阀GB12234

法兰连接金属阀门的结构长度GB12221

整体铸钢管法兰JB/T79.1~97.4

天然气地面设施抗硫化物应力开裂金属材料要求SY/T0599

钢制阀门一般要求GB/T12224

通用阀门 供货要求GB/T12252

阀门的检验与试验JB/T9092

通用阀门  标志GB/T12220

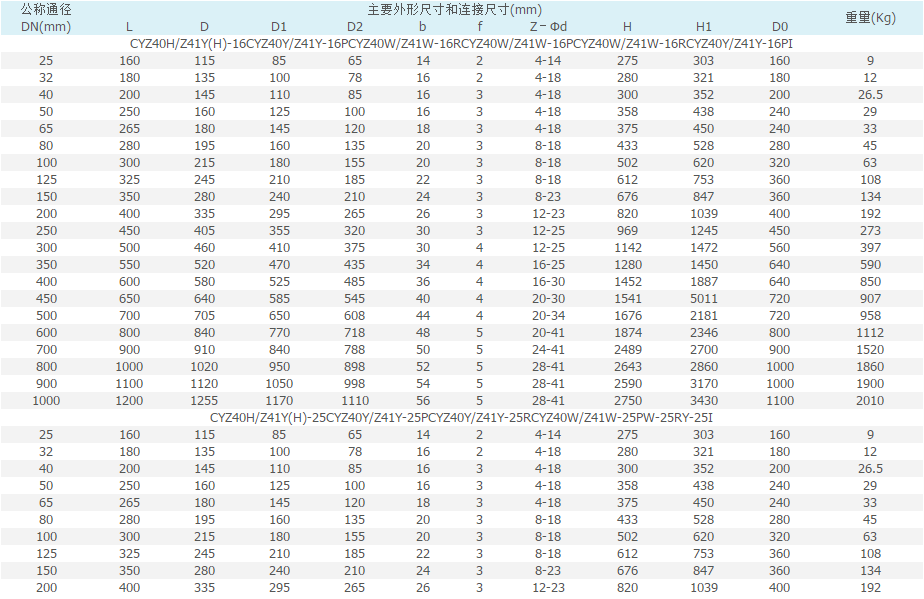

差压楔式油密封闸阀外形及连接尺寸Main external and connecting dimensions

CYZ40H差压油密封闸阀主要零件材料

零件名称

阀体、阀盖

闸板

阀座

阀杆

阀杆螺母

密封面

材料

基本型

WCB

WCB+13Cr/STL

合金钢+13Cr

合金钢

铝青铜

聚四氟乙稀PTFE

抗硫型

WCB抗硫处理

WCB+STL

合金钢+STL

318钢

增强聚四氟乙稀PTFE

订货须知：

    一、①CYZ40H差压楔式油密封闸阀产品名称与型号②CYZ40H差压楔式油密封闸阀口径③CYZ40H差压楔式油密封闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
