焊接截止阀|焊接闸阀

详细资料：

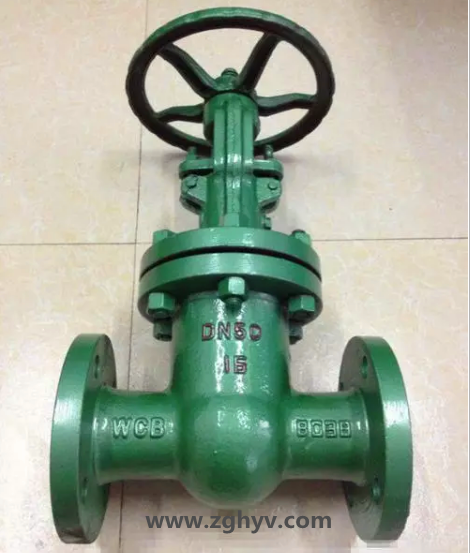

真空闸阀结构特点
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对 合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。

NKZ41H (NKZ44H)真空法兰闸阀主要零件材料

NKZ41H (NKZ44H)真空法兰闸阀使用范围

NKZ41H (NKZ44H)真空闸阀示意图：

NKZ41H (NKZ44H)   1.0Mpa主要尺寸及重量

NKZ41H (NKZ44H) 1.6Mpa主要尺寸及重量

NKZ41H (NKZ44H) 2.5Mpa主要尺寸及重量

NKZ41H (NKZ44H) 4.0Mpa主要尺寸及重量

1、真空隔离闸阀原理

关闭件（闸板）沿通路中心线的垂直方向移动做全开和全关切断用。

2、真空隔离闸阀选用

闸阀主要用于截断或接通管路中的介质，一般不作为调节或节流使用。

3、真空隔离闸阀分类

闸阀根据分类方法不同可分为：平行式闸阀、楔式闸阀、升降式闸阀、旋转杆式闸阀、快速启闭闸阀、缩口闸阀、平板闸阀等。

4、真空隔离闸阀特点

流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。

5、真空隔离闸阀施工、安装要点

1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2、安装在保温管道上的各类手动阀门，手柄均不得向下。

3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

4、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。

5、带传动机构的真空隔离闸阀，按产品使用说明书的规定安装。

订货须知：

    一、①NKZ41H/NKZ44H真空闸阀产品名称与型号②NKZ41H/NKZ44H真空闸阀口径③NKZ41H/NKZ44H真空闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
