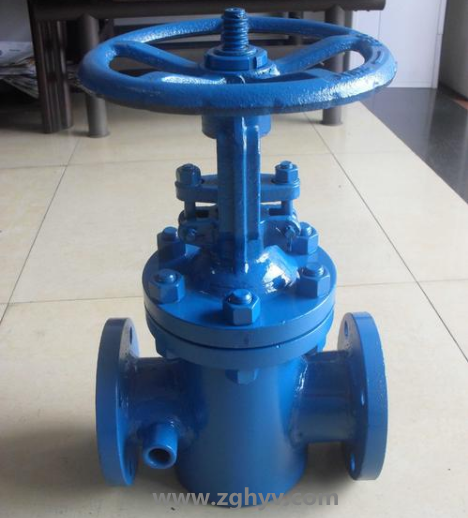

BZ41H/W/Y保温夹套式闸阀 产品特点
①夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
③夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
保温夹套闸阀说明：
保温夹套闸阀标准规范
设计制造 | 结构长度 | 连接法兰 | 压力温度等级 | 试验与检验 |
GB12234 | 厂标 | ANSI B16.5 | ANSI B16.34 | API598 JB/T 9092 |
阀体材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式 手动。连接形式 承插焊、内螺纹、对焊、法兰。
保温夹套闸阀产品范围
公称压力 | 公称通径 DN/NPS | |||||
15 | 20 | 25 | 32 | 40 | 50 | |
1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
Class800 | · | · | · | · | · | · |
Class150 | · | · | · | · | · | · |
Class300 | · | · | · | · | · | · |
Class600 | · | · | · | · | · | · |
Class900 | · | · | · | · | · | · |
Class1500 | · | · | · | · | · | · |
Class2500 | · | · | · | · | · | · |
保温闸阀主要零件材质BZ41H/W
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
闸板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
阀杆 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨Graphite |
垫片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
压盖 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
1.6MPa保温闸阀主要连接尺寸BZ41H/W
尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | mm | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | mm | 310 | 358 | 372 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 |
W | mm | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
2.5MPa保温闸阀主要连接尺寸BZ41H/W
尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | mm | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | mm | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 | 1145 |
W | mm | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
4.0MPa保温闸阀主要连接尺寸BZ41H/W
尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | mm | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
H | mm | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 | 1145 |
