‍‍详细资料：

刀闸阀的使用范围为：

1.采矿、洗洗煤、钢铁工业--用于洗洗煤管道、滤渣浆管道等、排灰管道；

2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水；

3.造纸工业--用于任何浓度纸浆、料水混合物；

4.电站除灰--用于灰渣浆液。

2结构
(1)阀体、(2)支架、(3)手轮：球墨铸铁

刀闸阀结构图

(4)阀芯：不锈钢

(5)橡胶垫片

(6)四氟孔板

(7)填料：四氟密封圈

(8)压盖子：不锈钢

(9)丝杆、(10)阀杆螺母：不锈钢

(11)拼帽：35#

.阀门控制可做就地和远程控制，还可以按照用户的要求实现远程位置显示及远程集控。

2.重量轻：本体采用碳钢制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。

3. 使用该阀门能提高输送管路系统的关闭密封性能，Z大限度地杜绝泄漏，对提高生产效率，保护环境将起到积极的推进作用。

4.密封面采用高耐磨，耐腐蚀陶瓷材料，采用镶嵌技术，耐腐蚀性高，耐磨性好，从而使得阀门寿命长，性价比较普通阀门提高10倍。

主要零部件材质

序号零件名称材 料序号零件名称材 料

1阀体HT250、WCB、304、316、316L9键碳钢

2阀座橡胶 /四氟/不锈钢/硬质合金10螺母不锈钢

3闸板碳钢 /不锈钢11电动装置组合件

4六角螺母碳素钢12填料PTFE/石墨

5阀杆不锈钢 /碳钢13压盖不锈钢 /碳钢/铸铁/球墨铸铁

6支架不锈钢 /碳钢/球墨铸铁/灰铸铁14六角螺母碳素钢

7轴承合金钢15螺栓碳素钢

8阀杆螺母铝青铜合金---

主要外形及连接尺寸(mm)

公称压力DNLD1D2HABCDN-Φ电装型号

0.6

MPa5048901106002151253181974-M12DZ10

65481101306702151253181974-M12DZ10

80511251506802151253181974-M16DZ10

100511451707002151253181974-M16DZ10

125571752007202151253181978-M16DZ10

150572002257902151253181978-M16DZ10

200702552808502151253631978-M16DZ15

25070310335110021512536319712-M16DZ20

30076362395118021512536319712-M20DZ20

35076412445128021512536319712-M20DZ30

40089462495146021512536319716-M20DZ45

45089518550160024023543727716-M20DZ45

500114568600180024023543727716-M20DZ60

600114670705210024023543727720-M22DZ60

700127775810230027426052628324-M22DZ90

800127880920250027426052628324-M27DZ120

9001549801020270031929555430924-M27DZ180

100016510801120290031929555430928-M27DZ250

120019012951340230031929555430932-M27DZ250

1.0

MPa50481001256002151253181974-M16DZ10

65481201456702151253181974-M16DZ10

80511351606802151253181974-M16DZ10

100511551807002151253181978-M16DZ10

125571852107202151253181978-M16DZ10

1505721024007902151253631978-M20DZ15

200702652958502151253631978-M20DZ20

25070320350114021512536319712-M20DZ20

30076368400118021512536319712-M20DZ30

35076428460128021512536319716-M20DZ30

40089482515146024023543727716-M22DZ45

45089532565160024023543727720-M22DZ45

500114585620180024023543727720-M22DZ60

600114685725210024023543727720-M27DZ60

700127800840230027426052623824-M27DZ120

800127898950250031929555430924-M30DZ180

90015410051050270031929555430928-M30DZ180

100016511151160290031929555430928-M30DZ250

120019013251380340031929555430932-M36DZ258

产品特点：
   超短结构长度，节省‍‍材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。
1、启闭迅速，平衡可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚Z有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

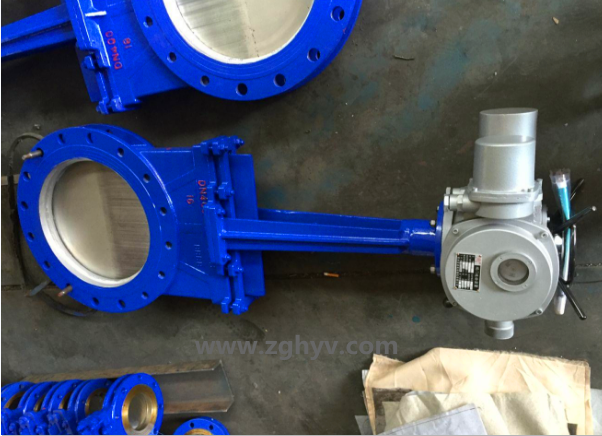

电动对夹式刀形闸阀 电动装置参数

1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级。
3、防水型：防水型产品具有防尘、防浸水（IP67）的外壳防护等级。
4、防爆型（EX）：防爆等级为DII BT4/DII CT4（不含乙炔）。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。

采用标准

项目名称

采用标准

可选标准

设计制造验收

JB/T 8691

MSS SP-81

阀门结构长度

GB/T 15188.2-1994

TAPPI TIS 405.8

阀门法兰连接

JB/T 79-1994

ANSI B16.5

阀门检验和试验

GB/T 13927-1992

JB/T 9092-1999

阀门供货要求

GB/T 12252

——

阀门标志

GB 12220-1989

IS0 5209：87

订货须知：

    一、①PZ973F电动对夹式刀形闸阀产品名称与型号②PZ973F电动对夹式刀形闸阀口径③PZ973F电动对夹式刀形闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。‍‍
