产品资料：

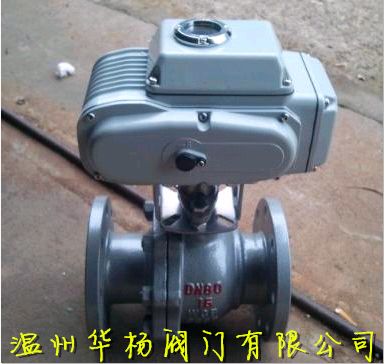

Q941Y 型 PN16~PN63 浮动硬密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用硬密封、阀座密封面材料为硬质合金，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~500℃，阀体材料为碳素钢或不锈钢。因采用硬密封（金属密封），此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。
Q941Y 型 PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能 等特点。
产品性能参数
Q941Y 型 PN16~PN63 法兰连接浮动硬密封电动球阀主要性能参数 | ||||
型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
Q941Y-16C | 16 | 1.6 | -28~425 | 水、蒸汽、油品等 |
Q941Y-25 | 25 | 2.5 | ||
Q941Y-40 | 40 | 4.0 | ||
Q941Y-63 | 63 | 6.3 | ||
Q941Y-16P | 16 | 1.6 | -28~500 | 硝酸等腐蚀性介质 |
Q941Y-25P | 25 | 2.5 | ||
Q941Y-40P | 40 | 4.0 | ||
Q941Y-63P | 63 | 6.3 | ||
Q941Y-16R | 16 | 1.6 | ||
Q941Y-25R | 25 | 2.5 | ||
Q941Y-40R | 40 | 4.0 | ||
Q941Y-63R | 63 | 6.3 | ||
产品外形及结构尺寸：
Q941Y 型 (PN16) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 14 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 14 | 4×ø14 |
32 | 165 | 135 | 100 | 78 | 16 | 4×ø18 |
40 | 180 | 145 | 110 | 85 | 16 | 4×ø18 |
50 | 200 | 160 | 125 | 100 | 16 | 4×ø18 |
65 | 220 | 180 | 145 | 120 | 18 | 4×ø18 |
80 | 250 | 195 | 160 | 135 | 20 | 8×ø18 |
100 | 280 | 215 | 180 | 155 | 20 | 8×ø18 |
125 | 320 | 245 | 210 | 185 | 22 | 8×ø18 |
150 | 360 | 280 | 240 | 210 | 24 | 8×ø23 |
200 | 400 | 335 | 295 | 265 | 26 | 12×ø23 |
Q941Y 型 (PN25) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
32 | 165 | 135 | 100 | 78 | 18 | 4×ø18 |
40 | 180 | 145 | 110 | 85 | 18 | 4×ø18 |
50 | 200 | 160 | 125 | 100 | 20 | 4×ø18 |
65 | 220 | 180 | 145 | 120 | 22 | 8×ø18 |
80 | 250 | 195 | 160 | 135 | 22 | 8×ø18 |
100 | 280 | 230 | 190 | 160 | 24 | 8×ø23 |
125 | 320 | 270 | 220 | 188 | 28 | 8×ø25 |
150 | 360 | 300 | 250 | 218 | 30 | 8×ø25 |
200 | 400 | 360 | 310 | 278 | 34 | 12×ø25 |
Q941Y 型 (PN40) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
32 | 180 | 135 | 100 | 78 | 18 | 4×ø18 |
40 | 200 | 145 | 110 | 85 | 18 | 4×ø18 |
50 | 220 | 160 | 125 | 100 | 20 | 4×ø18 |
65 | 250 | 180 | 145 | 120 | 22 | 8×ø18 |
80 | 280 | 195 | 160 | 135 | 22 | 8×ø18 |
100 | 320 | 230 | 190 | 160 | 24 | 8×ø23 |
125 | 400 | 270 | 220 | 188 | 28 | 8×ø25 |
150 | 400 | 300 | 250 | 218 | 30 | 8×ø25 |
200 | 502 | 375 | 320 | 282 | 38 | 12×ø30 |
Q941Y 型 (PN63) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN | L | D | D1 | D2 | b | z×ød |
15 | 140 | 105 | 75 | 55 | 18 | 4×ø14 |
20 | 152 | 125 | 90 | 68 | 20 | 4×ø18 |
25 | 180 | 135 | 100 | 78 | 22 | 4×ø18 |
32 | 200 | 150 | 110 | 82 | 24 | 4×ø23 |
40 | 220 | 165 | 125 | 95 | 24 | 4×ø23 |
50 | 250 | 175 | 135 | 105 | 26 | 4×ø23 |
65 | 280 | 200 | 160 | 130 | 28 | 8×ø23 |
80 | 320 | 210 | 170 | 140 | 30 | 8×ø23 |
100 | 360 | 250 | 200 | 168 | 32 | 8×ø25 |
125 | 381 | 295 | 240 | 202 | 36 | 8×ø34 |
150 | 403 | 340 | 280 | 240 | 38 | 12×ø34 |
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
