焊接截止阀|焊接闸阀

详细资料：

对应产品型号: Z61Y-P54 100V,Z60Y-P54 100V,Z62Y-P54 100V

压力环境 :P54V100V

阀体材质: WC6,WC9,20CrMoV，铬钼钢等

连接形式: 焊接

公称通径: DN50-DN450

适用介质:水，油品，蒸汽等

工作温度:铬钼钢-29℃～550℃ .

适用行业: 石油、化工、火力、制药、化肥、发电厂等行业

主要外形尺寸

主要零件的材料说明

主要零件材料

应用规范：

1、设计、制造：E101
2、结构长度：E101
3、对焊连接：78DG　ANSI　B16。25
4、检查和试验：E101

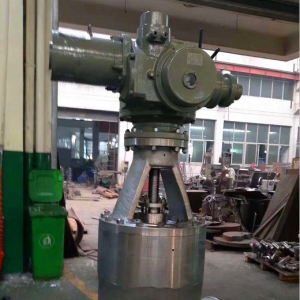

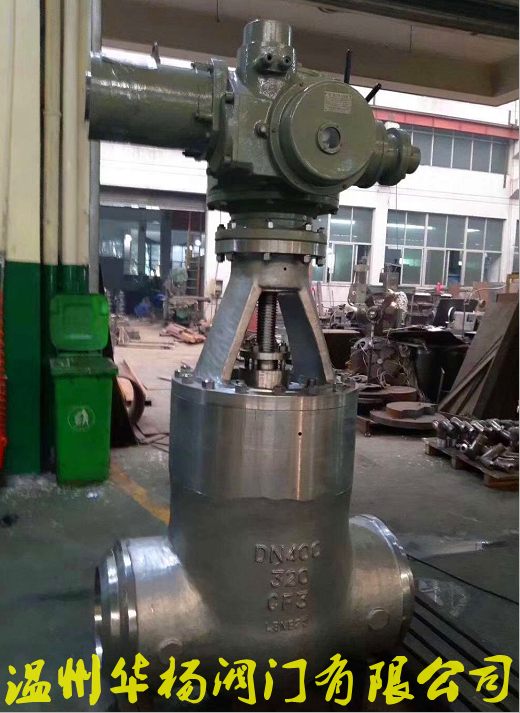

Z960Y电动电站高压闸阀技术工艺优势：

1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列 的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠；

执行标准

1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定。
2、结构长度按E101的规定或按用户提供尺寸。
3、焊接坡口按电力工业管理标准78DG的规定或按用用户提供尺寸。

结构优势与特点：

1、本系列阀门采用 流道等径直通结构， 降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。
2、阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3、阀板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质和表面氮化外理，具有良好的抗腐蚀性和抗擦伤性。
5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

Z960Y电站闸阀售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

Z960Y电站闸阀售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

Z960Y电站闸阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月，实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
