蝶阀系列您现在的位置: 首页  > 蝶阀系列

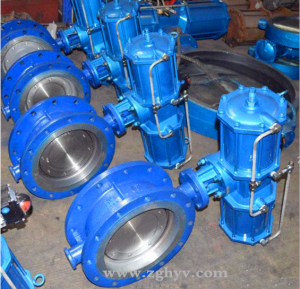

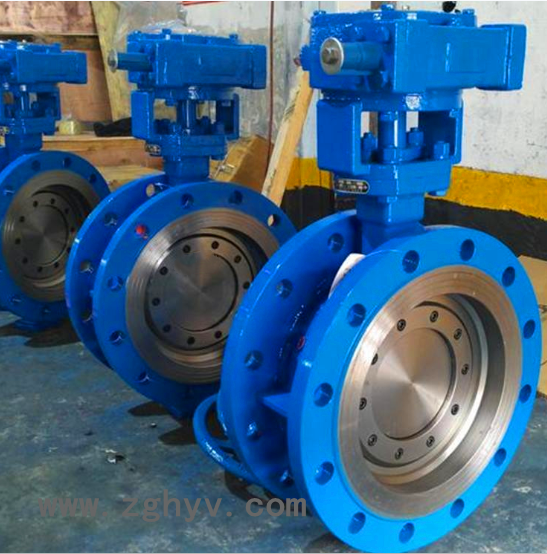

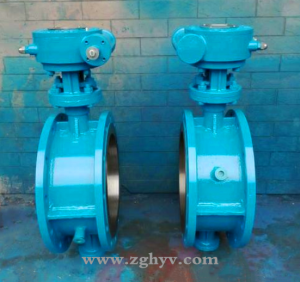

D343H硬密封法兰蝶阀

产品详情

产品特点:

1、高硬度材料的使用和内件趋于流线的外形设计使本阀耐冲蚀而长寿命。

2、采用耐高温材料和 的喷焊技术,使本蝶阀可达到宽广的使用温度范围,因而满足了高温与低温工况条件下的使用要求。

3、刚性十足、密封可靠:为消除金属密封蝶阀对阀体变形的敏感性,须增加阀体刚性,本阀采用了高于国家标准阀体Z小厚的企业设计标准,并对阀体内外筋肋进行合理排布,使其刚性十足,从而保证了密封的可靠性。

4、开启自如,操作力矩明显减小,因改进的三偏心蝶板密封曲线更加趋于正圆,这将意味着阀座的变形更趋微量,阀座的实际形量,远小于金属的弹性范围。从而宽阔了阀座弹性变形的余度,即使在高温状态下也不会超出所用材料的弹性范围。

主要性能特点:

1.结构、型小轻便、操作灵活、省力、方便;

2.密封可靠,可达到气密封无泄漏;

3.流量特性趋于直线调节性有Z佳;

4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;

 5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。

 6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

D343H硬密封法兰蝶阀主要零件的材质 :



零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

轴承

奥氏体不锈钢、304氮化

填料

柔性石墨

D343H硬密封法兰蝶阀外形尺寸及参数:





公称通径



长度
标准值

外形尺寸
(参考值)

连接尺寸
(标准值)

重量
(kg)

L

H

Dd343H

Dd643H

Dd943H

PN0.6MPa

PN1.0MPa

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

625

245

72

530

250

255

140

110

4-14

165

125

4-18

17

65

21/2

112

170

115

370

180

200

625

245

72

530

250

255

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

645

245

72

565

250

255

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

675

355

92

600

250

255

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

715

355

92

640

250

255

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

800

355

92

705

300

315

265

225

8-18

285

240

8-22

47

200

8

152

230

200

760

400

425

850

250

170

775

300

315

320

280

8-18

340

295

8-22

60

250

10

165

250

243

830

400

425

925

250

170

945

300

315

375

335

12-18

395

350

12-22

95

300

12

178

270

250

895

450

560

1035

450

220

1070

300

315

400

395

12-22

445

400

12-22

124

350

14

190

290

280

950

450

560

1070

450

220

1140

300

315

490

445

12-22

505

460

16-22

181

400

16

216

310

305

1190

535

580

1190

450

220

1210

300

315

540

495

16-22

565

515

16-26

260

450

18

222

330

350

1255

535

580

1250

650

280

1335

575

714

595

550

16-22

615

565

20-26

338

500

20

229

350

380

1305

535

580

1290

650

280

1415

575

714

645

600

20-22

670

620

20-26

360

600

24

267

390

445

1340

570

660

1455

850

380

1605

656

810

755

705

20-26

780

725

20-30

540

700

28

292

430

480

1520

750

550

1585

850

380

1844

656

810

860

810

24-26

895

840

24-30

580

800

32

318

470

530

1710

750

550

1700

1250

380

2040

656

810

975

920

24-30

1015

950

24-33

845

900

36

330

510

580

1810

750

550

1965

1250

380

2255

785

863

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

650

1960

900

750

2015

1250

380

2380

785

863

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

760

2250

1000

925

2250

1250

380

2640

785

863

1405

1340

32-33

1455

1380

32-39

2000

1400

56

530

710

850

2435

1000

925



2886



1630

1560

36-36

1675

1590

36-42

3000

1600

64

600

790

1030

2780

1000

925



3156



1830

1760

40-36

1915

1820

40-48

4700

1800

72

670

870

1230

3020

1100

980



3421



2045

1970

44-39

2115

2020

44-48

6500

2000

80

760

950

1350

3270

1100

980



3685



2265

2180

48-42

2325

2230

48-48

8700



采用标准

 设计标准 :GB/T12238-1989;JB/T8527-1997
 法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999



特点:
1、法兰式金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、蝶阀密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用
