产品介绍：

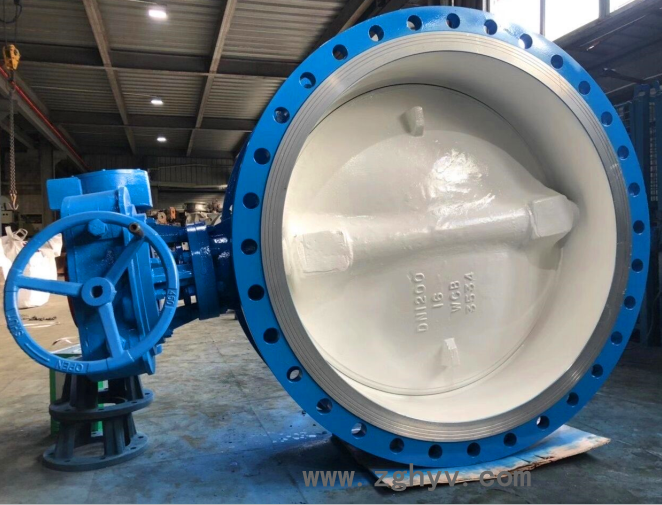

D342H双向蝶阀结构特点：
1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。
2、操作扭矩较小，转90度启闭，轻便迅速。
3、流阻小，具有良好的水力特性，流量特性近似倾斜直线，节能效果好，双向密封对水流无方向要求。
4、密封可靠，启闭寿命达数25000次以上。
5、阀板采用符合流体力学性能的双平板桁架式多流道设计。

D342H双向蝶阀机械结构：
可靠，抗压性能强、启闭可靠，具有正、反双向密封功能。安装中不受介质流向的限制，也不受空间位置的影响，可在管道上任意安装。该系列蝶阀阀轴采用半轴结构，阀板采用桁架式结构，轴与阀板紧密装配后用销机械地固牢，阀门耐压强度高、流阻小、过流面积大、节省能源。该系列蝶阀采用双偏心球面密封结构，关闭时阀板密封面随偏心位移靠向阀体密封圈进行挤压密封，密封圈受压均匀，密封性能可靠；开启时阀板只需转过很小一个角度，阀板密封面就与阀体密封圈脱离了，减少了密封面之间的磨擦，使阀门经久耐用。阀体密封圈用不锈耐酸钢制作、采用机械方式固定在阀体上，阀板密封材料均采用不耐酸锈钢，阀板密封面为球面，具有耐腐蚀不结垢、不老化、不易损、坚固性好、使用寿命长的特点，驱动装置与阀门连接处设有轴向密封检查调整孔，轴向密封通过检查调整孔即可调整或更换，不需再拆卸驱动装置和其它部件。阀轴密封采用柔性石墨，摩擦系数小、不宜老化，耐磨损时效长。

D342H双向蝶阀标准规范：
设计制造标准：GB/T 12238-2008、JB/T8527-1997
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
D342H主要技术参数

公称通经DN（mm)
50～2000
公称药理PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、

D342H主要零部件材料

零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
