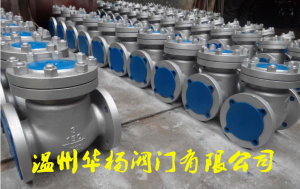

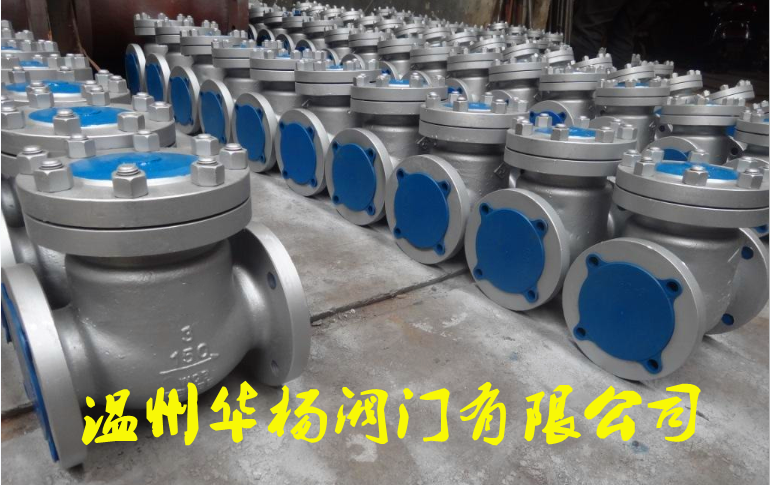

H44H美标止回阀

产品类别

联系方式

联系人：刘经理

手机号：13305770540

手机号：13780160540

电话：0577-67160566
电话：0577-67160766
传真：0577-67160966
Q Q:
Q Q:
邮箱：1136084423@qq.com
邮箱：2228798038@qq.com
地址：浙江省温州市永嘉县瓯北镇安丰工业区

美标阀门您现在的位置: 首页 > 美标阀门

产品详情

详细资料：

H44H美标止回阀性能特点：

1、H44W美标止回阀的设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API16D要求；
2、H44W美标止回阀阀瓣为旋启式，流道直通，水平管道垂直管道均可安装；
3、H44W美标止回阀摇杆销轴采用内装式结构，减少了外泄漏缺点；
4、H44W美标止回阀阀体阀盖为螺栓连接，高压情况下等级大于Class 600Lb，中法兰采用内压自密封结构，使得产品体积重量轻，密封可靠。

引用标准：

设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598

H44H美标止回阀主要连接尺寸：

公称通径		150Lb		300Lb		400Lb		600Lb
in	mm	L	H	L	H	L	H	L	H
11/2	40	165	130	241	135	241	135	241	160
2	50	203	135	267	145	292	145	292	170
2/21	65	216	145	292	170	330	170	330	180
3	80	241	175	318	210	356	210	356	245
4	100	292	200	356	260	406	260	432	290
5	125	330	255	400	295	457	295	508	320
6	150	356	320	444	325	495	325	559	360
8	200	495	380	533	380	597	380	660	430
10	250	622	440	622	440	673	440	787	505
12	300	698	480	711	520	762	520	838	555
14	350	787	530	838	540	889	540	889	595
16	400	864	580	864	590	902	590	991	680
18	450	978	620	978	670	1016	670	1092	780
20	500	978	655	1016	720	1054	720	1194	970

H44H美标止回阀主要性能规范：

试验压力/Mpa	公称压力（ Lb ）
试验压力/Mpa	150	300	400	600
壳体试验	3	7.5	10.2	15
密封试验	2.2	5.5	7.5	11
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6/WC9(V)
工作温度 / ℃	≤ 425	≤ 100	≤ 100	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽

美标止回阀主要零件材料及性能

体、盖、瓣	阀杆	垫片	密封面	工作温度℃	适用介质
WCB	2Cr13	增强柔性石墨 13Cr/柔性石墨不锈钢/耐酸石棉齿形垫片	13Cr STL 本体材料尼龙 PTFE	≤425	水蒸气油品硝酸醋酸强氧化介质尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤540
CF8	304			≤200
CF8M	316
CF3	304L
CF3M	316

外形结构图：
