详细资料：

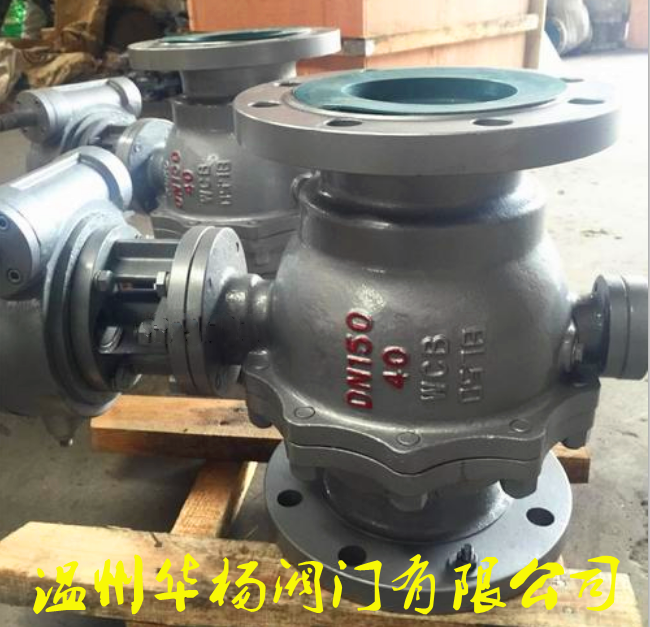

Q347Y蜗轮硬密封球阀操作使用

1）操作前须确认管路和阀已被冲洗过。

2）阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。

3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

1、原理

球阀的启闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

2、适用场所

低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所。

3、特点

1）、流动阻力小；

2）、结构简单；

3）、体积小、重量轻；

4）、目前球阀的密封面材料选用塑料、密封性好；

5）、操作方便，开闭迅速，便于远距离的控制；

6）、维修方便，密封圈一般都是活动的，拆卸更换方便；

7）、全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。

4、分类

1）、常用的球阀按其工作原理分为浮动式球阀、固定式球阀、升降杆式球阀等。

2）、球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

5、施工、安装要点

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

4）、阀法兰与管线法兰间按管路设计要求装上密封垫。

5）、带传动机构的球阀，按产品使用说明书的规定安装。

6、执行标准

1）、产品标准

《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89

《铁制和铜制球阀》GB/T 15185-1994

《钢制阀门 一般要求》GB/T 12224-2005

《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

2）、工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《通风与空调工程施工质量验收规范》GB 50243-2002

Q347F、Q347H、Q347Y涡轮传动固定球阀尺寸参数

PN1.6MPa主要连接尺寸用重量

PN2.5MPa主要连接尺寸用重量

PN4.0MPa主要连接尺寸及重量

PN6.4MPa主要连接尺寸及重量

硬密封球阀技术规范：

压力等级：Class150～1500、PN1.6～16.0MPa

公称通径：DN15～700mm

设计与制造：API608、API 6D GB12237

结构长度：ANSI B16.10 GB12221

连接形式：ANSI B16.5 GB9112～9131、JB/T74～90 SH3006、HG20615～20635

压力实验：API598、ZBJ16006、GB

材质：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti

工作温度：-40～550℃
