详细资料：

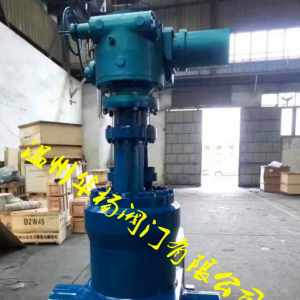

高压焊接闸阀又称闸板阀或闸门阀，应用Z广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
1.制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-95的规定；
2.结构长度按E101的规定或按用户提供尺寸
3.焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
| 产品名称 | 高压焊接闸阀 |
| 产品型号 | Z60Y/Z61Y/Z62Y |
| 公称通径 | DN15-350 |
| 压力范围 | 25.0MPa-32.0MPa |
| 阀体材质 | WCB、WC6、WC9 |
闸阀特点：
（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
（4）水锤现象不易产生。原因是关闭时间长。
（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
（6）结构长度(系壳体两连接端面之间的距离)较小。
（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命
（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。
性能规范：
产品型号 Product type公称压力PN(MPa)Nominal pressure | 试验压力(MPa)Test pressure | 工作压力(MPa)Working pressure | 工作温度(℃)Working temperature | 适用介质Appicable medium | ||
强度试验Sheel test | 密封试验/上密封实验Seal test | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
主要零件材料Matecrial for main parts | ||||||
零件名称Part name | 材料牌号Material designation | |||||
阀体Body | WCB | WC6 | WC9 | |||
阀板Disc | WCB | WC6 | WC9 | |||
阀盖Bonnet | 25 | 12Cr1Mo1VA | ||||
阀杆Stem | 1Cr17Ni2 | 20Cr1Mo1VA | ||||
阀座Seat | 25 | 12Cr1Mo1VA | ||||
密封环Sealing ring | S软钢(增强柔性石墨)S soft steel (flexible graphite) | S软钢S soft steel | F软钢F Soft steel | |||
填料Packing | 增强柔性石墨Fexible graphite | |||||
支架Yoke | WCB | WCB或WC6 | ||||
阀杆螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | |||||
四开环Four piece ring | 1Cr13 | 20Cr1MoVA | ||||
主要尺寸及重量：
公称通径DNNominal diameter | 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions | 电动装置Electric dewice | 重量(kg)Weight | ||||
d | L | H | L1 | L2 | |||
Z60Y-250 | |||||||
100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
Z60Y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
Z60Y-P54100V | |||||||
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
Z60Y-P54170V | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月Z少润滑一次。
