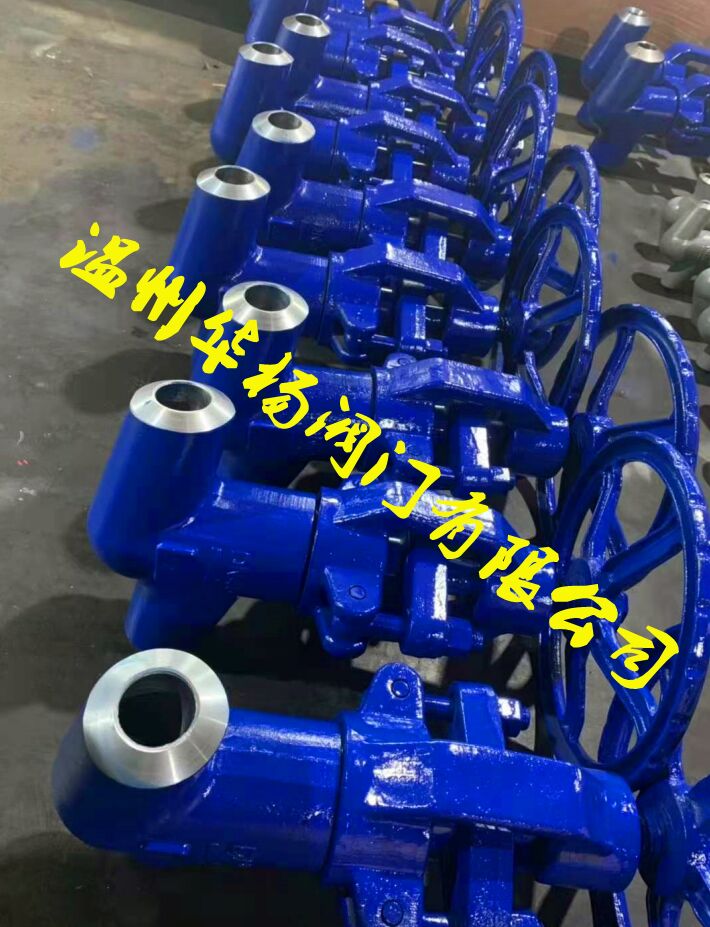

焊接截止阀|焊接闸阀

详细资料：

1，采用无中法兰夹箍销轴式，内螺纹和键链接，中法兰螺栓连接等结构．

2，阀体，阀盖机械加工全部在自动线上完成，具有重量轻，加工精度高等特点．

3，阀座，阀瓣密封面均彩钴基硬质合金等离子喷焊而成，耐磨，抗擦伤性能好．

4，阀杆表面经抗蚀氮化处理．

5，可安装在管道的任何位置上．≤ DN80介质向从下往上流（正流＂低进高出＂）

≥DN100介质流向从上往下流（逆流＂高进低出＂）．

电站焊接截止阀外形结构图：

J61Y-P54140V焊接截止阀产品执行标准：

J61Y-P54140V焊接截止阀主要零件材料：

焊接截止阀 标准规范

设计与制造：E101,JB/T3595-93

压力温度：E101,JB/T3595

结构长度：E101

对焊连接尺寸：GB/T15198.3-95

检验与实验：GB/T13927-92

J61Y-P54140V焊接截止阀主要外形和连接尺寸：

概述
截止阀具有结构紧凑，密封面不易磨损、擦伤；密封性能好，制造与方便；启闭时阀瓣行程小，启闭时间短；阀门高度小，工艺性能好和适用范围广等特点；是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。
用途
焊接连接的截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
