产品概述

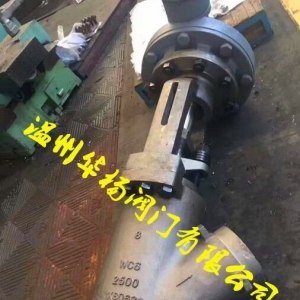

J565Y-1500LB高温高压加氢阀，由于该阀开启或关闭行程相对较短，而且具有非常可靠的切断功能。这类截止阀使液体几乎不改变流动方向，阀杆和通道成一定角度的截止阀，其阀座密封面与进出口通道有一定角度，阀体可制成整体式。阀瓣与阀杆设计为一体结构，用以防止由管·压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。据耐高温高压，该阀阀体能充分承受温度变化而引起膨胀、收缩，而且阀座部λ的结构不会因温度变化面产生 变形。无法兰连接方式，采用了焊接的方式。

J565Y-1500LB高温高压加氢阀由阀体、阀盖、阀杆、阀瓣等组成。对于工作在高温高压条件下的阀门，其密封面的工作条件相当恶劣，因此对于密封面的性能有较高的要求。长期以来,国内外普遍使用价格贵重的钴铬钨作为堆焊阀门密封面的材料。为了降低成本，解决堆焊时裂纹问题以及改善阀门密封面机械加工性能，可以尝试用近年来国内研制开发了一系列埋弧自动堆焊用高合金粘结焊剂,如137号粘结焊剂,由于其性能良好，价格适中。J65H高温高压截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化。

加氢阀门是用于介质里含有氢气或油气+氢气+硫化氢等强腐蚀物质，温度Z高550℃，介质压力Z高42MPa条件下使用的阀门，由于H+能引起阀门本体金属中金相组织的变化以及H2S对金属的应力腐蚀，所以加氢阀门对本体材料的化学成份的要求，尤其是P%和S%，以及金相组织的要求非常高。

产品结构特点

1.产品结构合理,密封可靠，性能优良、造形美观。

2.阀瓣、阀座的密封面采用钴基硬质合金堆焊而成，耐磨；

3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

工作原理

J565Y-1500LB高温高压加氢阀阀瓣开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。手轮按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。反之逆时针方向旋转，阀瓣关闭进入口，停止介质流入。

产品用途

直流式对焊Y型电站截止阀适用于工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。
