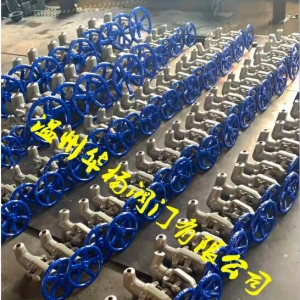

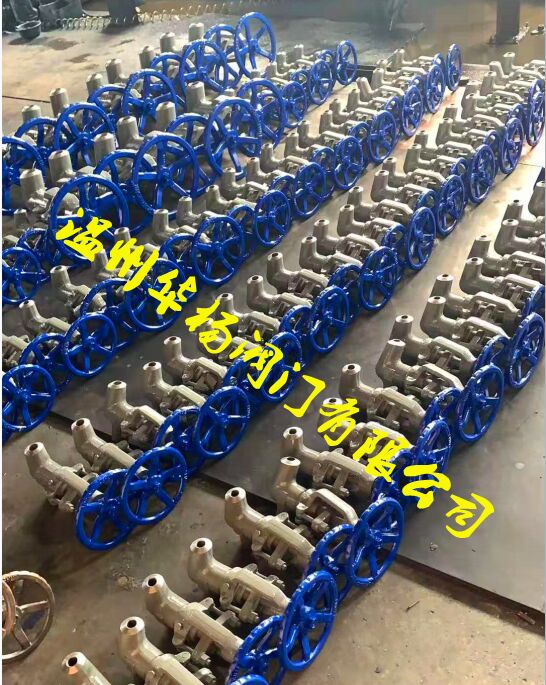

焊接截止阀|焊接闸阀

详细资料：

J61Y-P54 100V焊接式截止阀用途：

焊接连接的截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

产品型号

J61Y-P54 100V J61Y-P54170V焊接式电站截止阀性能规范

J61Y-P54 100V J61Y-P54170V焊接式电站截止阀标准与规范

J61Y-P54 100V J61Y-P54170V焊接式电站截止阀主要零件材料

J61Y-P54 100V焊接式截止阀安装尺寸：

型号	公称通径 DN（mm）	尺 　　寸　（ mm ）				重 量 Kg
		d	L	H	Do
J61Y-200	50	55	350	497	350
	100	109	600	806	600
J61Y-250	10	10	110	230	150	3.8
	20	19	150	272	180	6.8
	25	22	180	308	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5
	50	42	250	493	350	36.5
	65	56	340	775	450	120
	80	64	390	848	500	150
	100	84	480	910	600	240
J61Y-P54/100V	10	12	110	170	150	2.5
	20	23	150	270	200	9.2
	25	27	180	270	200	9.5
	32	32	180	365	250	15
	40	36	250	493	320	38
	50	45	350	580	320	75
	65	57.6	430	605	350	105
	80	74	470	660	500	115
	100	84	480	910	600	250
J61Y-320 J61Y-P54/140V	10	10	110	230	150	3.8
	20	19	150	272	200	6.8
	25	22	180	318	250	11.2
	32	26	180	308	250	11.8
	40	36	250	493	350	36.5

南通式截止阀结构特点：

1，采用无中法兰夹箍销轴式，内螺纹和键链接，中法兰螺栓连接等结构．

2，阀体，阀盖机械加工全部在自动线上完成，具有重量轻，加工精度高等特点．

3，阀座，阀瓣密封面均彩钴基硬质合金等离子喷焊而成，耐磨，抗擦伤性能好．

4，阀杆表面经抗蚀氮化处理．

5，可安装在管道的任何位置上．≤ DN80介质向从下往上流（正流＂低进高出＂）

服务承诺：

(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
