详细资料：

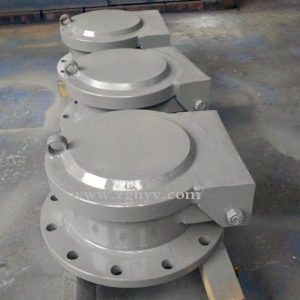

508压力真空释放阀的安装与使用：

1、压力释放阀一般安装在储灰库料仓顶部或侧壁上。

2、对于法兰结构有压力释放阀，应配置法兰底座。

3、螺纹连接的产品，在变压器箱盖上开孔尺寸见安装尺寸。

4、每台产品均配有安全帽，但它仅是便于用户在做变压器整体密封实验时使用，运行前必须将其取下。

508压力释放阀属于一种压差控制压力释放阀，包括阀体和与阀体螺纹连接的阀座以及设置在阀座内的阀芯、压缩弹簧，所述阀体为一筒形件，其一端设置有对阀芯限位的凸台和弹簧挡边，另一端设置有与阀座螺纹连接的内螺纹，所述阀座内设置有阀芯孔，外设有与阀体螺纹连接的外螺纹；所述阀芯包括连为一体并成阶梯形状的芯柱和芯底板，在芯底板的右侧板面上设置有弹簧定位孔。

技术参数

入口尺寸  508mm
标准透气值  真空 7.69×10-3 Kgf/cm2 压力 2.2×10-3
zui大透气值   真空 8.8×10-3 Kgf/cm2 压力26.36×10-3
508真空压力释放阀属于一种压差控制真空释放阀，包括阀体和与阀体螺纹连接的阀座以及设置在阀座内的阀芯、压缩弹簧，所述阀体为一筒形件，其一端设置有对阀芯限位的凸台和弹簧挡边，另一端设置有与阀座螺纹连接的内螺纹，所述阀座内设置有阀芯孔，外设有与阀体螺纹连接的外螺纹；所述阀芯包括连为一体并成阶梯形状的芯柱和芯底板，在芯底板的右侧板面上设置有弹簧定位孔；压缩弹簧的一端抵住所述的弹簧挡边，另一端抵住芯底板；在所述芯柱的柱表面布置有气槽。将本实用新型应用于冷藏集装箱，在冷藏集装箱的箱壁上开设一孔，将阀体上的连接法兰通过紧固件连接在冷藏集装箱的箱壁上。当冷箱内部负压时，阀件会因为内外压差而自动开启对冷箱内部补气，破坏箱内负压。
构造：
由平盖、弹簧环、活动环、隔膜、挡圈弹簧、挡圈、阀盖、阀座等组成。
工作原理：
阀静止位置（密封）时：当贮仓或灰库内压力维持在阀选定的压力值内时，阀盖保持静止位置。由于贮仓或灰库内压力产生一个力作用于柔性隔膜，顶面使隔膜紧密接触到阀座上，从而达到密封。
阀压力释放时：当贮仓或灰库内压力增长到阀选定的压力值时，仓内压力克服阀座盖（件7）重量，将阀盖从阀座上举起，同时压力释放，直Z贮仓或灰库内压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。
阀真空释放时：当贮仓或灰库内压力低于大气压时，在贮仓或灰库内产生真空，当真空值降到与阀选定的真空值时，由于大气压作用到隔膜上，举起真空环到浮动位置，此时空气进入贮仓或灰库内，直到其内部真空值小于选定值时，真空环回到正常位置靠在隔膜上。

服务承诺：

(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
