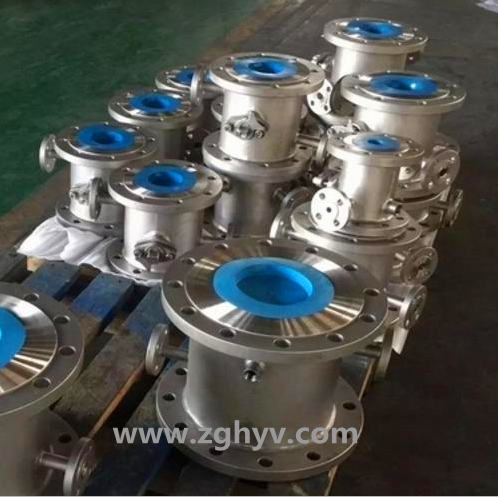

夹套保温球阀产品描述

  夹套保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

夹套保温球阀应用范围

  夹套保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。

夹套保温球阀结构特点

  夹套保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的Z高压力为1MPa。

  夹套保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一Z，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。

  夹套保温球阀标准规范

设计制造标准：GB/T12224、ASME B 16.34

结构长度标准：GB/T 12221-2005、ASME B 16.10

连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、JB/T9092、API 598

主要零件材料

 夹套保温球阀材质编号

Code of material    62.1   31.1   31.2   32.1   32.2

零件名称

Part name

阀体 Body  WCB Cf8 CF8M Cf3 CF3M

球体 Ball WCB+Cr Cf8 CF8M Cf3 CF3M

阀杆 Stem 1Cr13 0Cr18Ni9 0Cr18Ni12Mo2 0CR18Ni9 0Cr17Ni12Mo2

填料 Packing PTFE PTFE PTFE PTFE PTFE

Nominal

 Dia Construcure dimensions H W

E Q P

20 58.5 147 ZG3/4” 101 160

25 63.5 156 ZG3/4” 106 160

40 62.5 181 ZG3/4” 125 230

50 68 218 ZG3/4” 135 230

80 82 275 ZG3/4” 193 400

100 83 300 ZG3/4” 265 700

150 95 403 ZG1” 355 1100

200 100 492 ZG1” 410 1500

密封选择

球 Ball WCB CF8 CF8M CF3 CF3M

阀座 Seat Cr+Ni WELDING

 STL Cr+Ni WELDING

 STL Cr+Ni WELDING STL Cr+Ni WELDING STL Cr+Ni WELDING STL

球表面

Ball surface PTFE METAL

 +STL METAL

 +STL PTFE METAL

 +STL METAL

 + STL PTFE METAL

 +STL METAL

 +STL PTFE METAL

 +STL METAL

 +STL PTFE METAL

 +STL METAL+STL

公称压力及试验压力

公称压力

Nominalpressure 壳体试验 Shelltest  密封试验Shelling test

气压Low test 高压 Sealingtest (High pressure)

1.6 2.4 0.6 1.8

2.5 3.8 0.6 2.8

4.0 6.0 0.6 4.4

6.4 9.6 0.6 7.1

CLASS150 3.0 0.6 2.1

CLASS300 7.7 0.6 5.6

JIS10K 2.4 0.6 1.5

JIS20K 5.8 0.6 4.0

Test pressure in jacket part 1.5

夹套保温球阀主要连接尺寸和外形尺寸

公称通径

Nomianl

 Diameter

通径

Size L

日标.美标-JIS 10K[ANSI 150Lb]

日标.美标-JIS10K[ANSI 150Lb]

Flange D G T F C N-h Flange D G T F C N-H

20 19 117 40 140

 (124) 85

 (73) 16

 (14.3) 2

 (1.6) 105

 (98.5) 4-19

 (4-16) 40 140

 (156) 85

 (73) 18

 (20.7) 2

 (1.6) 105

 (114.5) 4-19

 (4-16)

25 25 127 50 155

 (152) 100

 (92) 16

 (15.9) 2

 (1.6) 120

 (120.5) 4-19

 (4-16) 50 155

 (165) 100

 (92) 18

 (22.3) 2

 (1.6) 120

 (127) 8-19

 (8-16)

40

 38 165 65 175

 (178) 120

 (105) 18

 (17.5) 2

 (1.6) 140

 (139.5) 4-19

 (4-16) 65 175

 (190) 120

 (105) 20

 (25.4) 2

 (1.6) 140

 (149) 8-19

 (8-22)

50 51 178 80 185

 (190) 130

 (127) 18

 (19.1) 2

 (1.6) 150

 (152.5) 8-19

 (4-19) 80 200

 (210) 130

 (127) 22

 (28.6) 2

 (1.6) 160

 (168) 8-23

 (8-22)

80 76 229 150 280

 (279) 215

 (216) 22

 (25.4) 2

 (1.6) 240

 (241.5) 8-23

 (8-22)

100 102 254 200 330

 (343) 265

 (270) 22

 (28.6) 2

 (1.6) 290

 (298.5) 12-25

 (12-25)

150 152 292 250 400

 (406) 325

 (324) 24

 (30.2) 2

 (1.6) 355

 (362.0) 12-25

 (12-25)

200 203 330 350 490

 (533) 415

 (413) 26

 (35) 3

 (1.6) 445

 (476.0) 16-25

 (12-29)

订货须知：（国家标准）

一、A:夹套保温球阀产品名称、夹套保温球阀产品型号、夹套保温球阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。
