详细资料：

产品特点：
1.超低水损、节能显著：在经济流速时（流速2米/秒），水头损失小于4mH20.
2.空气隔断、自动排水：主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，隔断性能安全可靠。
3.低阻力防水倒流止回阀节地节材、安装灵活:外形小、自重轻，结构长度仅为现有同类产品的30％；可以水平或垂直安装。

概述：

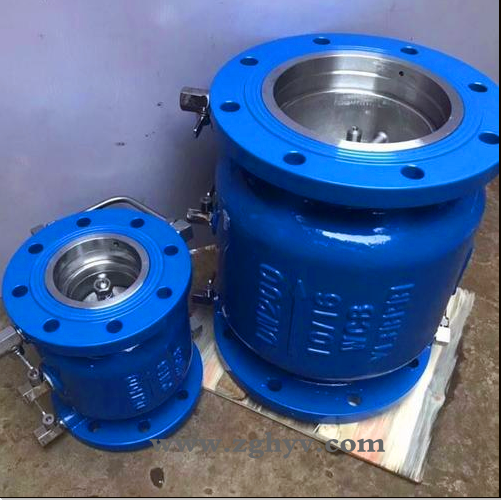

低阻力倒流防止器LHS743X由两个隔开的止回阀和一个液压传动的泄水阀组成。由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，（即出口端压力高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。一般来说，本产品适用于清水或物理、化学性质类似清水且不允许介质倒流的管道系统中。

工作原理：

低阻力倒流防止器是利用水力控制的原理，采用与减压型倒流防止器完全不同的控制方式，既可确保以空气隔断形式存在的Z高等级的隔断安全性，又可有效地降低水头损失，在流速V=2.5m/s时，水头损失h=2～3m；外形尺寸较小，可以水平或垂直安装，基本上达到了理想倒流防止器的要求。

（1）. 正常供水：
a. 清洁市政生活水从*级止回阀经过排水器到第二级止回阀出口向用户供水，*级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与*级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差ΔP1=0.035MPa，推动阀瓣下移，排水器关闭，倒流防止器正常供水；
b. 当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差ΔP1=0.035MPa，排水器仍呈关闭状态，如进口压力下降，中间腔和阀前压差ΔP1≤0.022MPa时，则排水器控制弹簧推开阀芯，打开排水器让中间腔排水，使ΔP1保持在0.035MPa；

（2）密封失灵时：
a. 球墨铸铁倒流防止器之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如*级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回*级止回阀。
b. 当阀后压力高于阀前压力时，如供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降Z零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。

（3）本阀开启压力≤0.07MPa，规范规定在0.06～0.1MPa范围内，进水口止回阀工作压差为0.035MPa，总的压力损失请参考曲线图。

外形尺寸表 mm：

用途：
主要用于城镇供水管网与各类用户管网之间，自来水总管和小区用户水表后；或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断，或者无负压设备的配套安装，能够严格防止倒流污染的发生。

安装部位：
1. 低阻力防水倒流止回阀自来水管网接入用户的接户管水表后面。
2. 生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。
3. 生活饮用水水箱的进水管上（水箱底部进水时）。
4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
5. 低阻力防水倒流止回阀安装地应保持环境的清洁卫生，必要时对环境进行消毒。

调试步骤：
在正式安装倒流防止器之前,应彻底冲洗所有管道以排除其它不相关的麻烦,安装完毕后,初步启使用时,为了防止剧烈动作时损伤O形圈移位和内部组件的损伤,有必要遵循以下步骤:关 闭出口闸阀,慢慢打开进水闸阀,主水缓慢充满阀内腔,打开各个测试球除阀腔内的空气,待阀腔充满水后,慢慢打开出水闸阀,让水充满整个管路。
