详细资料：

用途：

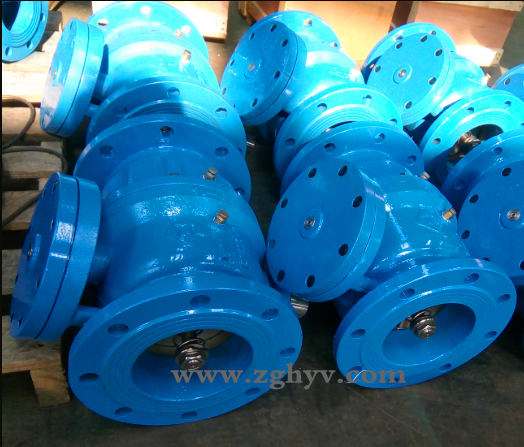

DSBP741X单膜片低阻力倒流防止器用于防止生饮用水管道发生回流污染的安全装置，是我公司引进国外 技术自行研制开阀的、安全可靠、防止饮用水回流污染的新代水力控制阀阀门，以确保生活饮用水的卫生和安全。主要由阀体、阀盖、阀瓣、密封垫、弹簧等组。防倒流止回阀填补国内阀门领域的空白。

产品特点:

1．结构更加紧凑，尺寸短，体积小，倒流低，噪音小，在经济流速下正常工作水损为1.3-2.5米。

2.泄水阀的精度与泄水压力可调，使其受管道压力波动干扰少，启闭安全可靠，没有非正常排水现象。

3.单膜片设计，膜片等关键部件的久经考验的可靠性，使其质量优于普通的低阻力倒流防止器。

4.两级止回阀的 流道设计，流阻小，启闭速度快，可有效防止背压突然升高对阀门及管道的破坏，限制压力水倒流或虹吸倒流，具有静音功能，有效处长阀门使用寿命。

5.人性化设计，产品可水平或立式安装，在线测试，在线检修。

性能参数：

单膜片低阻力倒流防止器技术要求

1.设计、制造技术要求按CJ/T160的规定；

2.阀门检查和试验按GB/T13927的规定；

3.阀门结构长度按GB/T12221的规定；

4.法兰尺寸按GB/T17241.6的规定；

5.阀门装配前表面涂环氧树脂粉沫，并符GB/T17219的规定。

6.单膜片低阻力倒流防止器主要零件及材质。

工作原理：

DSBP741X单膜片低阻力倒流防止器是在阀门系统增设一个排水泄压装置，这样即使二级止回密封同时破坏，其也能起到防止回流污染的作用。其工作原理：

（1）正常供水：
a. 清洁市政生活水从 级止回阀经过排水器到第二级止回阀出口向用户供水， 级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与 级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差ΔP1=0.035MPa，推动阀瓣下移，排水器关闭，倒流防止器正常供水；
b. 当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差ΔP1=0.035MPa，排水器仍呈关闭状态，如进口压力下降，中间腔和阀前压差ΔP1≤0.022MPa时，则排水器控制弹簧推开阀芯，打开排水器让中间腔排水，使ΔP1保持在0.035MPa；

（2）密封失灵时：
a. DSBP741X低阻力倒流防止器之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如 级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回 级止回阀。
b. 当阀后压力高于阀前压力时，如供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降Z零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。

（3）本阀开启压力≤0.07MPa，规范规定在0.06～0.1MPa范围内，进水口止回阀工作压差为0.035MPa。

服务承诺：

(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
