焊接截止阀|焊接闸阀

详细资料：

采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

电动涡轮蝶阀特点

1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、电动蝶阀可以运送泥浆，在管道口积存液体Z少。低压下，可以实现良好的密封。调节性能好。

3、电动蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。

4、电动蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

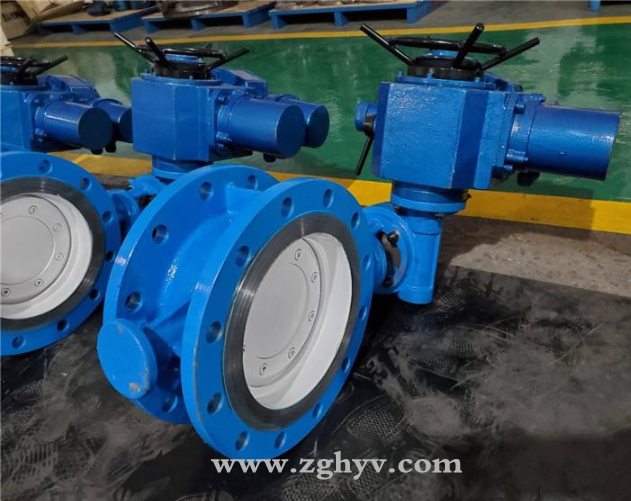

D943H 电动涡轮蝶阀优点

D943H电动蝶阀有以下优点：

1、电动蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。

2、电动蝶阀结构简单，体积小，重量轻。

3、电动蝶阀可以运送泥浆，在管道口积存液体Z少。

4、电动蝶阀低压下，可以实现良好的密封。

5、电动蝶阀调节性能好。

主要结束参数

执行标准

主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　 单位：mm

工作原理：

工作电源通常有：AC220V AC380V等。

输入信号：4~20mA 0~10v等弱电信号。

由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。

接收工业自动化控制系统的4~20mA信号来 控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。

阀门的连接形式有无法兰对夹式,法兰连接和对焊连接.

安装使用与维护保养

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。

2、根据介质流动方向进行安装；优先考虑卧式安装。

3、蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。

4、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。

5、本阀门与管道连接时，要求管道上使用对焊钢法兰或蝶阀专用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以保证垫圈的有效密封面。

6、电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在 次接通电源前，要先手动Z关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。

7、全部安装后进行管路试压时，必须打开阀门。

8、本蝶阀操作时，转动手轮时不要用力过猛。

9、当阀轴填料磨损后，适当拧紧填料压盖上的螺母即可。阀门使用较长时间后，如需要更换填料，可拆下压盖螺母，抬起压盖，取出旧填料。填料是组合圈时，装配前，用刀以45º切开每个组合圈，装配时就90º交替错开各组合圈的切口，用压盖压紧填料，拧紧螺母。

服务承诺：

(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，制度，指导用户的日常维护，及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
