焊接截止阀|焊接闸阀

详细资料：

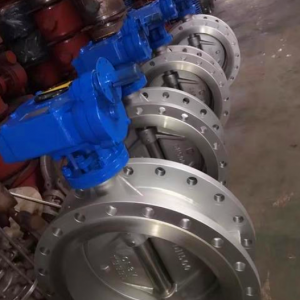

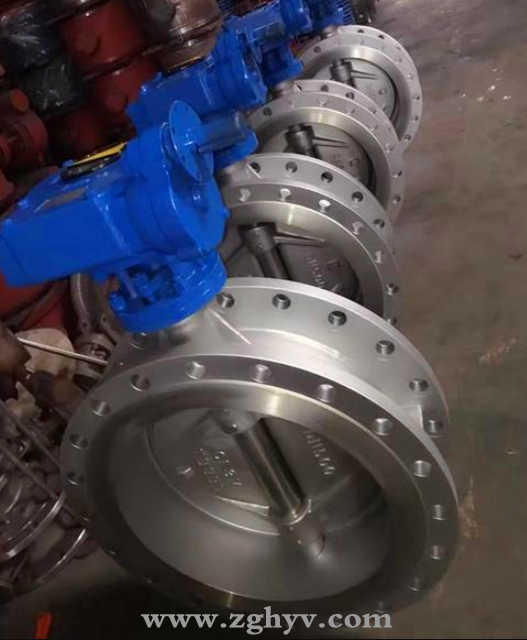

产品特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用

所设计的特殊夹具确保了密封副(两个密盖为斜锥面)在加工过程中具有与两个斜锥面相同的锥度，满足设计要求。阀体阀座和蝶板密封环的锥形磨削是保证蝶阀密封性能的关键。设计的专用磨削夹具解决了这一技术难题；钻孔阀体与蝶板阀杆孔的同轴度和公差精度取决于镗床和工作人员技术的精度，而高精度镗床和高技术操作人员则解决了这一工艺难题。一批成功的双向硬密封蝶阀得到了国内外客户的好评。目前，它已广泛应用于供热循环水管道等领域。

结构特征

1、蝶阀为双向承压，特殊结构形式可任意调节密封比压力，采用偏心S形阀座密封面，使密封表面不易损坏，提高了阀门的使用寿命，密封性能可靠，符合各级标准。

2、浮动座扭矩相对较小，在90度时易于开启和关闭，操作灵活，省力方便。

3、有一种准确的同步指示机构，可指示阀门在明显位置的开启和关闭情况，并可调整或切断。

4、阀门可按需要安装不同的驱动装置，如手动、电动、气动、液压等，既可现场操作，又可远距离操作，可由单台或多台集中控制。

5、流量好，具有调节功能，应用范围广，可用于水、蒸汽、油、气、气等介质。

主要零部件材料

蝶阀采用准

主要外形连接尺寸：

                               (单位:mm)

主要技术参数

法兰蝶阀

按连接方式分类：

(1)对夹式蝶阀：对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀的阀体圆柱形通道内，圆盘形蝶板绕着轴向旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*的阻力，因此通过该阀门所产生的压力降很小，具有较好的流量控制特性。

蝶阀

有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

(2)法兰式蝶阀：法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。法兰式软密封蝶阀

(3)凸耳式蝶阀：

(4)焊接式蝶阀：是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
