详细资料:

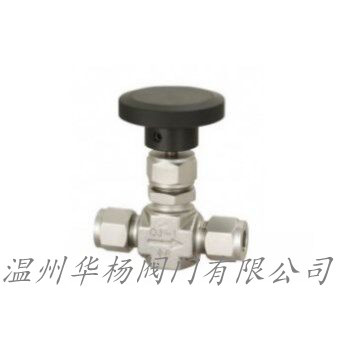

QJ-1气动管路截止阀根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。
1、设计制造:GB/T 12224-1989;JB/ T 7747-1995
2、连接形式:卡套式 内螺纹连接
3、结构特征:热锻压阀体 锥面密封;浮动阀瓣
4、阀门检验和试验:GB/T 13927-1992
5、材料:碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
QJ-1气动管路截止阀性能规范
单位:MPa
试验项目 | 压力值 |
公称压力 | 6.4 |
壳体试验 | 9.6 |
密封试验 | 7.8 |
气压试验 | 3.8 |
适用温度 | ≤180℃ |
适用介质 | 水、蒸气、油品等 |
QJ-1气动管路截止阀主要零件材料
型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
QJ-1 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨 |
QJ-1气动管路截止阀主要外形尺寸
规 格 | φ | L | H | Do | 重量(Kg) |
DN6 | φ6 | 54 | 58 | 42 | 0.2 |
DN8 | φ8 | 5 | 58 | 42 | 0.2 |
DN10 | φ10 | 72 | 67 | 50 | 0.3 |
DN12 | φ12 | 72 | 67 | 50 | 0.3 |
QJ-1气动管路截止阀Z明显的优点是:
(l)在开启和关闭过程中,由于阀瓣与阀体密封面间的摩擦力比闸阀小,因而耐磨。
(2)开启高度一般仅为阀座通道直径的l/4,因此比闸阀小得多。
(3)通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。但是,截止阀的缺点也是不容忽视的。其缺点主要是流阻系数比较大,因此造成压力损失,特别是在液压装置中,这种压力损失尤为明显。
QJ-1A QJ-1B QJ-1C 气动管路截止阀特性:
Features:
1. 公称压力Nominal Pressure:≤1.5MPa
2. 适用介质Applicable medium:气体air
3. 连接形式Mode of Connection:卡套连接Bite type connection
4. 材质Material:20#,A105,SS304,SS316,SS316L,1Cr18Ni9Ti
5. 公称通径Nominal Bore Size: DN6,DN8,DN10,......
订货须知:
一、①QJ-1气动管路截止阀产品名称与型号②QJ-1气动管路截止阀口径③QJ-1气动管路截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
