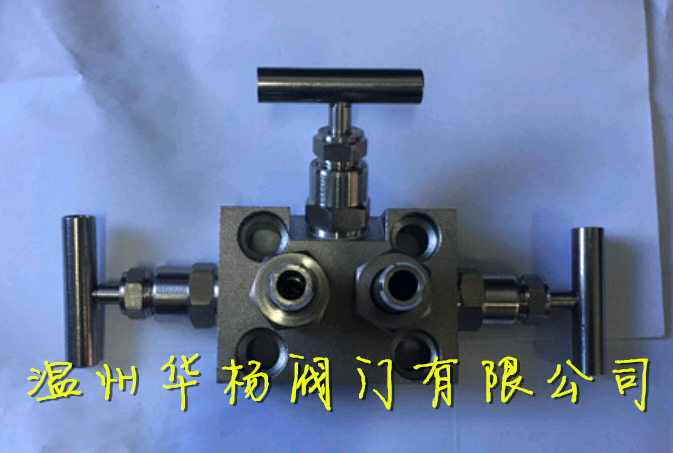

SF-2B一体化三阀组

产品详情

产品资料:

SF-2B三阀组工作原理:
组由高低压阀与平衡阀组成,三个阀的组件结构完全相同。阀的通或断是由阀杆组件带动阀瓣移动而定的。

SF-2B三阀组产品特点:
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。

三阀组特性:
1、公称通径:DN6…
2、公称压力:≤6000Psi
3、结构特征: 锥面密封
4、适用工作温度:-29℃~+538℃
5、制造标准: ASME B16.34-2004
6、阀门检验与试验: API 598-1996
7、适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8、连接形多: 输入/输出均为内螺纹连接(NPT,G,Rc,Rp…)
9、材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)

SF-2B一体化三阀组技术参数及材质:

序号
No.

公称压力?
PN

进口
inlet

出口
outlet

适用温度
Applicable Temperature (℃)

阀体材料
Body

1

32MPa

Φ14

板式
安装

-20~450

20#

2

-70~240

1Cr18Ni9Ti

序号
NO.
公称压力
Norminal
pressure
公称通径
DN
进口
INLET
出口
OUTLET
阀体材料
VALVE BODY MATERIAL
132Mpa6焊接管
Weld tube
法兰
Flange
20#
232Mpa6焊接管
Weld tube
法兰
Flange
1Cr18Ni9Ti
332Mpa6焊接管
Weld tube
法兰
Flange
SS304

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
