仪表阀您现在的位置: 首页  > 仪表阀

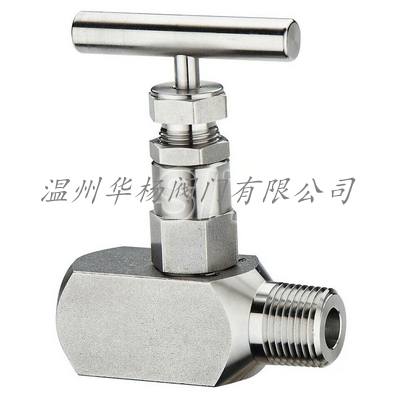

JX29W美标多口计量阀

产品详情

详细资料:

JX29W/H美标多口计量阀(法兰液位计阀)设计制造标准:GB/T12224-1989,JB/T7747-1995,连接形式:螺纹连接,结构特征:锥面密封;旋塞提升式,阀门检验和试验:APISID598-1996。

JX29W美标多口计量阀性能规范:                              单位:MPa

试验项目

压力值

公称压力

6000PSI

壳体试验

6000PSI

密封试验

6000PSI

气压试验

24

适用温度

≤250

适用介质

水、蒸汽、油品等

JX29W美标多口计量阀型号与零部件材质:

型号

阀体

接头

阀杆

螺帽

填料

SS-5PDF8-M8

20#

20#

2Cr13

20#

柔性石墨、四氟

SS-5PDF8-M8

304SS

304SS

304SS

304SS

柔性石墨、四氟

SS-5PDF8-M8

316SS

316SS

316SS

316SS

柔性石墨、四氟

JX29W美标多口计量阀外型与连接尺寸

规格

Do

L

H

M

M1

DN6

60

120

82

R1/2

NPT1/2

作用:开启或切断管道中的流体介质

适用介质:水、油品、蒸汽、石油气等。

应用:针型阀是一种可以 调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。

优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是***合适的了.一般的针型阀形都做成螺纹连接。

其他技术参数备注:

1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!

2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接

3)传动方式:手动

4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20-570

5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;



订货须知:

    一、①JX29W美标多口计量阀产品名称与型号②JX29W美标多口计量阀口径③JX29W美标多口计量阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
