仪表阀您现在的位置: 首页  > 仪表阀

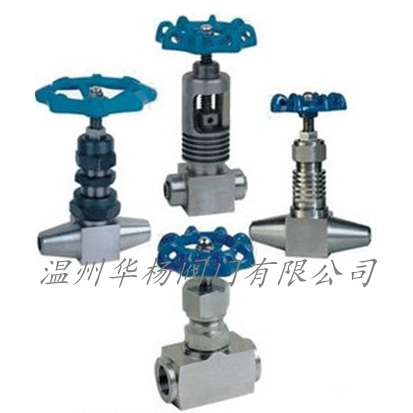

J61Y、J63Y、GJ61Y、FJ61Y高温高压针型阀

产品详情

产品概述:

J61Y、J63Y、GJ61Y、FJ61Y高温高压针型阀的工作原理:
针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。
J61Y、J63Y、GJ61Y、FJ61Y高温高压针型阀的选用原则:
1、低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属密封针型阀。
7、成品油的输送管线和贮存设备,选用焊接连接的针型阀。
8、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的针型阀。
9、氧气管路系统中,需严格脱脂处理。

高温高压针型阀,J61Y/J63Y高温高压针型阀结构形式

1、本阀采用上螺纹阀杆结构,避免了介质与阀杆螺纹的直接接触。
2、采用硬质钴铬钨合金钢球阀瓣,大大提高了阀瓣在高温工况的材质硬度,且介质冲刷时阀瓣做三维旋转,显著提高了阀瓣抗苛刻工况冲蚀的性能,解决了密封面内漏问题。
3、此阀主要应用电站一次门蒸气和热循环水等处。

高温高压针型阀,J61Y/J63Y高温高压针型阀应用规范

1、设计制造:GB/T  12224-1989;JB/T 3595-2002
2、连接形式:对焊式连接
3、结构特征:锥面浮动阀瓣;球面密封;上阀杆螺纹
4、阀门检验和试验:JB/T9092-1999
5、材料:碳钢按GB/T  12228-1989的规定
                不锈钢GB/T    1220-1989的规定

高温高压针型阀,J61Y/J63Y高温高压针型阀主要零件材料

零件名称

阀杆、阀盖、螺栓

阀杆、阀瓣密封圈

填料

垫片

手柄

J61Y-170V

铬镍不锈钢

不锈钢

PTFE、柔性石墨

橡胶石棉板

碳钢

主要性能参数

型号

公称压力
(MPa)

试验压力PN(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

壳体

密封
(液)

密封
(气)

J61Y-170V

24.0

7.0

17.6

0.6

17.0

V≤570℃

电站、石油气、水、油品等


FJ61Y-160p

24.0

16.0

17.6

0.6

16.0

P≤350℃

T61Y-320

24.0

16.0

17.6

0.6

16.0

C≤350℃

24.0

16.0

17.6

0.6

16.0

C≤350℃

高温高压针型阀优点:
1.耐高温高压
2.体积结构小.占地面积少
3启闭快捷

公称压力或压力级:PN1.0-100.0MPa,ANSI CLASS 2-1000,JIS10-20K
公称通径或口径:DN8~100,NPS 1/2 ~36"
连接方式:法兰,对焊,螺纹等
适用温度:-196℃~700℃
阀体材料:WCB,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8(304),CF3(304L),CF8M(316),CF3M(316L),Ti。
选用不同的材质,可分别适用于水,蒸汽,油品,硝酸,醋酸,氧化性介质,尿素等多种介质。

针型阀的原理
  针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。
  针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。

  针型阀的应用

  针型阀是一种可以 调整的阀门用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀,仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。
  针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是Z合适的了.一般的针型阀形都做成螺纹连接。

订货须知:

    一、①J61Y、J63Y、GJ61Y、FJ61Y高温高压针型阀产品名称与型号②J61Y、J63Y、GJ61Y、FJ61Y高温高压针型阀口径③J61Y、J63Y、GJ61Y、FJ61Y高温高压针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
