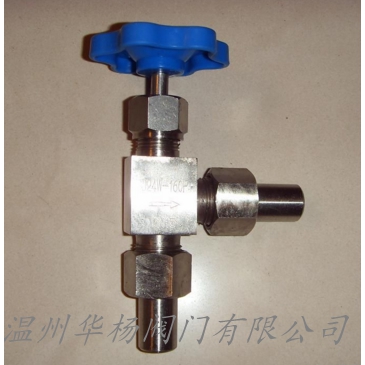

J24W外螺纹角式截止阀

产品详情

 详细资料:
J24W角式针型阀产品介绍
角式针型阀有角式外螺纹针型阀、角式卡套针型阀、角式焊接针型阀、角式外螺纹针型阀,有面板安装形式,是一种可以 调整的阀门,密封性能好,一般适用于垂直的管道末端,较小流量,较高温高压的气体或者液体的介质,也适合与压力表配合使用。

J24W角式针型阀产品特点
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。
J24W角式针型阀工作原理
J24W外螺纹角式针型阀工作原理与截止阀是一样的,阀芯是一个针型的圆锥体,密封面呈锥面。阀芯沿流体的中心线作升降运动,来控制阀门的开启与关闭或调节开度,顺时针关闭阀门,逆时针则开启,是属升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。



阀门外形结构及连接尺寸:

型号

公称通径 DN

ø

ø1

L1

L

H

D0

J24W/H

DN6

ø14

ø12

60

66

76

70(60)

J24W/H

DN10

ø18

ø14

60

66

76

80(60)

J24W/H

DN15

ø22

ø17

65

71

81

80(70)

J24W/H

DN20

ø28

ø19

67

73

110

110(80)

J24W/H

DN25

ø33

ø22

73

79

130

130(100)

主要性能规范

型号

公称压力(MPa)

试验压力(MPa)

工作压力 (MPa)

工作温度 (℃)

适用介质

壳体 (MPa)

密封 (液)

密封 (气)

J24W-160P-DN3

16.0

24.0

17.6

0.6

16.0

P≤540℃

液化石油气水、酸、蒸汽、油品等

J24W-320P-DN6

32.0

48.0

35.2

0.6

32.0

C≤425℃

J24W外螺纹角式针型阀主要零部件材料

零件名称

阀体、阀盖

阀杆、阀瓣

填料

J24W-160P-DN3

铬镍不锈钢

铬镍不锈钢

聚四氟乙稀、柔性石墨

J24W-320P-DN6

碳钢

铬镍不锈钢

聚四氟乙稀、柔性石墨

订货须知:

    一、①J24W角式针型阀产品名称与型号②J24W角式针型阀口径③J24W角式针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
