产品详情

详细资料：

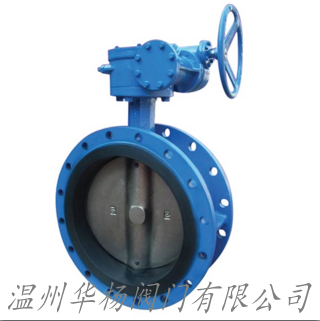

法兰式软密封蝶阀,手柄、蜗杆蜗轮传动法兰式软密封蝶阀,蜗轮传动软密封蝶阀,法兰式软密封蝶阀

软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D341X法兰式软密封蝶阀主要技术参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

D341X法兰式软密封蝶阀主要零件的材质

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸钢、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

D341X法兰式软密封蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁睛橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X	J	YBX	F	GX	FJ
耐Z高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐Z低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

D341X法兰式软密封蝶阀主要连接及外形尺寸

公称通径		结构长度	外形尺寸(参考值)				连接尺寸(标准值)				参考重量
公称通径		结构长度	外形尺寸(参考值)				0.6MPa
mm	inch	L	H	H0	A	B	D	D1	D2	n-d
50	2	108	63	306	180	200	140	110	88	4-14	13
65	21/2	112	70	321	180	200	160	130	108	4-14	14
80	3	114	83	346	180	200	190	150	124	4-18	15.5
100	4	127	105	387	180	200	210	170	144	4-18	19.5
125	5	140	115	411	180	200	240	200	174	8-18	25.5
150	6	140	137	447	270	280	265	225	199	8-18	28.5
200	8	152	164	572	270	280	320	280	254	8-18	48
250	10	250	206	646	270	280	375	335	309	12-18	69
300	12	270	230	738	380	420	440	395	363	12-22	91
350	14	290	248	761	380	420	490	445	413	12-22	110
400	16	310	289	877	450	470	540	495	463	16-22	140
450	18	330	320	938	480	490	595	550	518	16-22	180
500	20	350	343	993	480	490	645	600	568	20-22	215
600	24	390	413	1131	480	490	755	705	667	20-26	290
700	28	430	478	1476	640	660	860	810	772	24-26	560
800	32	470	525	1533	640	660	975	920	878	24-30	910
900	36	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	40	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	48	630	755	1995	850	900	1405	1340	1292	32-33	2180
1400	56	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	64	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	72	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	80	950	1250	3100	1100	980	2265	2180	2180	48-42	4010

D341X法兰式软密封蝶阀其主要特点为：
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。

9、驱动方式可选择手动、电动或气动。
