详细资料:

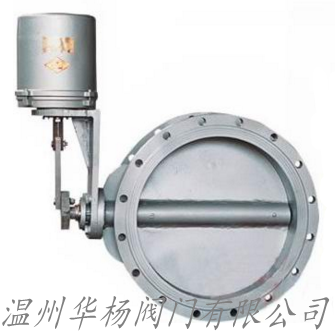

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀,是3610R(L)全电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器。具有结构简单,流通能力大,调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质,煤气、含尘气体、烟道气等。
ZAJW、ZKJW电动调节通风蝶阀
公称通径mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
额定流量 | 85 | 225 | 340 | 500 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 |
公称通径mm | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 |
额定流量 | 6900 | 8500 | 12200 | 16600 | 21700 | 34000 | 49000 | 66600 | 87000 | 110000 |
可配电动 | 3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 | |||||||||
公称压力 | 0.1、0.6、1.0 (MPa) | |||||||||
介质温度℃ | 常温-20℃~+200(铸铁),-40~+450(铸钢),中温-40~+450(铸不锈钢) | |||||||||
转角范围 | 平行闸板0~700,倾斜阀板0~600 | |||||||||
流量特性 | 近似百分比 | |||||||||
接管法兰 | 按JB78-59中对夹式法兰连接 | |||||||||
动作时间 | 25、30、60秒 | |||||||||
阀体材质 | Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti |
型号、规格
类别 | 直行程 | 角行程 | ||
常温型 | 中温型 | 常温型 | 中温型 | |
型号 | ZDLW-6B(K) | ZDLW-6B(K)G | ZDRW-6B(K) | ZDRW-6B(K)G |
规格 | DN600~1000 | DN50~1000 |
技术参数和性能指标
电动调节蝶阀调节机构主要技术参数
公称通径 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
公称压力 MPa | 0.6 | ||||||||||||||||
介质温度 ℃ | 常温:-20~200(铸铁);-40~250(铸钢); 中温-40~450(铸不锈钢) | ||||||||||||||||
额定转角 ° | 0~70 | ||||||||||||||||
流量特性 | -20~150 | ||||||||||||||||
环境温度 ℃ | 近似等百分比 | ||||||||||||||||
接管法兰 | 按JB78-59 对夹式法兰连接 | ||||||||||||||||
阀体材质 | HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti | ||||||||||||||||
阀板材质 | HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti |
3610L直行程电子式电动执行机构主要技术参数
型 号 | 输出力矩 N.m | 速度 mm/s | Z大行程 mm | 技术参数 |
361LSC-99 | 10000 | 2.0 | 100 | 电 源:220±10%Va.c.50Hz控制信号:1-5V d.c. |
3610R角行程电子式电动执行机构主要技术参数
型 号 | 输出力矩 N.m | 动作时间 S/90° | Z大转角 | 技术参数 |
361RSA-02 | 20 | 8.5 | 90° | 电 源:220±10%Va.c.50Hz |
361RSA-05 | 50 | 17.0 | ||
361RSB-10 | 100 | 18.0 | ||
361RSB-20 | 200 | 36.0 | ||
361RSC-30 | 300 | 24.0 | ||
361RSC-50 | 500 | 42.0 | ||
361RSC-60 | 600 | 48.0 | ||
361RSD-100 | 1000 | 30.0 | ||
361RSD-150 | 1500 | 42.0 | ||
361RXB-10 | 100 | 18.0 | ||
361RXB-20 | 200 | 36.0 |
性能指标
项 目 | 指 标 值 |
基 本 误 差% | ±2.5 |
回 差% | 2.0 |
死 区% | 3.0 |
始 终 点 偏 差% | ±2.5 |
额 定 行 程 偏 差% | +2.5 |
允 许 泄 漏 量1/h | 2×10-2×阀额定容量 |
连接尺寸:
公称 通径 DN | D | D1 | L1 | L2 | D2 | H | n-d | L3 | 法兰端 面距 | ||||||||||||
配A型 | 配 B型 | 配 C型 | 配 D型 | 配 A型 | 配 B型 | 配 C型 | 配D型 | 配 A型 | 配 B型 | 配 C型 | 配D型 | 配A型 | 配B型 | 配C型 | 配D型 | ||||||
50 | 110 | 92 | 355 | 225 | 200 | 4-φ14 | 120 | 60 | |||||||||||||
80 | 125 | 150 | 92 | 355 | 4-φ18 | ||||||||||||||||
100 | 145 | 175 | 102 | 385 | |||||||||||||||||
125 | 175 | 200 | 117 | 384 | 429 | 225 | 225 | 8-φ18 | 155 | ||||||||||||
150 | 200 | 225 | 130 | 397 | 442 | ||||||||||||||||
200 | 255 | 280 | 172 | 437 | 482 | 70 | |||||||||||||||
250 | 310 | 335 | 197 | 511 | 561 | 335 | 260 | 12-φ18 | 165 | ||||||||||||
300 | 362 | 395 | 227 | 536 | 586 | 12-φ23 | 80 | ||||||||||||||
350 | 412 | 445 | 252 | 561 | 611 | ||||||||||||||||
400 | 462 | 495 | 296 | 656 | 16-φ23 | 100 | |||||||||||||||
450 | 518 | 550 | 321 | 679 | |||||||||||||||||
500 | 568 | 600 | 346 | 704 | |||||||||||||||||
600 | 755 | 705 | 480 | 1075 | 470 | 365 | 20-φ25 | 120 | 150 | ||||||||||||
700 | 860 | 810 | 530 | 1125 | 20-φ24 | ||||||||||||||||
800 | 975 | 920 | 595 | 1185 | 24-φ30 | 200 | |||||||||||||||
900 | 1075 | 1020 | 685 | 1280 | |||||||||||||||||
1000 | 1175 | 1175 | 735 | 1320 | 28-φ30 |
