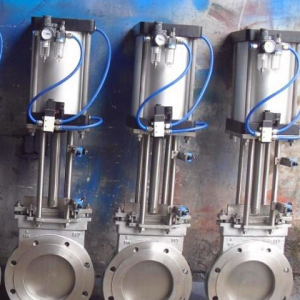

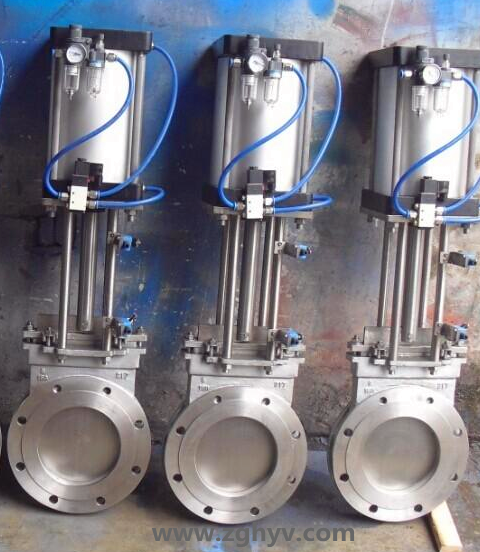

气动刀型闸阀详细说明

一、概述 Z673H（X、F）-2.5、6、10、16系列气动刀型闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的 特点，不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ673H（X、F）系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

二、主要结构与特点 本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。本阀结构特点： 1、 采用对夹式结构，体积小，重量轻。 2、 完全敞开的通道，可以防止介质在阀内沉积。 3、 新研制的U型封圈，可以保证阀门的良好密封性。 4、 闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。 5、 流阻小。 6、 安装维修方便。

技术参数

气缸内径（mm）Φ40Φ50Φ63Φ80Φ100Φ125Φ160Φ200Φ250

理论活塞作用力（N）（以工作压力为0.4MPa时为准）推力490760121519603077480078691230819227

拉力410680103017702675440073791003518463

工作介质经净化含油雾压缩空气

工作压力(MPa)0.15－1

环境温度(℃)-10－+80

相对湿度95

活塞运动速度(mm/g)50－500

耐久性(KM)600

3、气缸行程选用范围

气缸内径Φ40Φ50Φ63Φ80Φ100Φ125Φ160Φ200Φ250

行程选用范围40050080080015001500200020002500

4、气缸正确使用注意事项：（1）负载运动方向必须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。（3）选用出力比实际负载大的气缸，以免气压不足时发生危险。（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用PTFE。每1mm行程所需空气消费量 单位：1/min

缸径空气压力kg/cm2

123456789

120.4450.6650.8851.1041.3241.5431.763－－

160.7921.1821.5731.9632.3522.7433.133－－

201.241.862.453.073.684.294.905.516.13

251.942.893.834.795.756.717.678.619.57

302.784.155.536.908.279.6411.0212.3913.76

323.184.736.287.859.4110.9812.5514.1015.66

404.957.409.8312.2614.6917.1619.6022.0424.47

507.7311.5515.3519.1522.9526.8030.6334.4238.24

6312.2718.3424.3730.4163.4442.5548.6254.5560.71

8019.7829.5729.3049.0358.7668.6178.4088.1397.85

10030.946.261.476.691.8107.2122.5137.7152.9

12548.372.296.0119.7143.5167.5191.4215.2238.9

15069.5103.9138.2172.5206.9241.2275.5309.8344.1

16079.1118.3157.2196.1235.0274.4313.6352.6391.5

180100.0149.7199.0248.2297.5347.4369.9446.2495.4

200123.6184.8245.6306.4367.2428.8490.0550.8611.6

PZ673H气动刀型闸阀气动装置参数及特点：

PZ673H气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。

1、双作用：对阀门开启和关闭的两位式控制；

2、单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。

可选附件：

1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。

2、接近开关

3、气源处理三联件(包括减压阀、过滤器、油雾器)。

4、电/气阀门定位器(调节型用)。

PZ673H气动刀型闸阀特点：

1、 采用对夹式结构，体积小，重量轻，流阻小，安装维修方便 。

2、完全敞开的通道，可以防止介质在阀内沉积。

3、新研制的U型封圈，可以保证阀门的良好密封性。

4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

订货须知：

    一、①PZ673H气动刀型闸阀产品名称与型号②PZ673H气动刀型闸阀口径③PZ673H气动刀型闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
