蝶阀系列您现在的位置: 首页  > 蝶阀系列

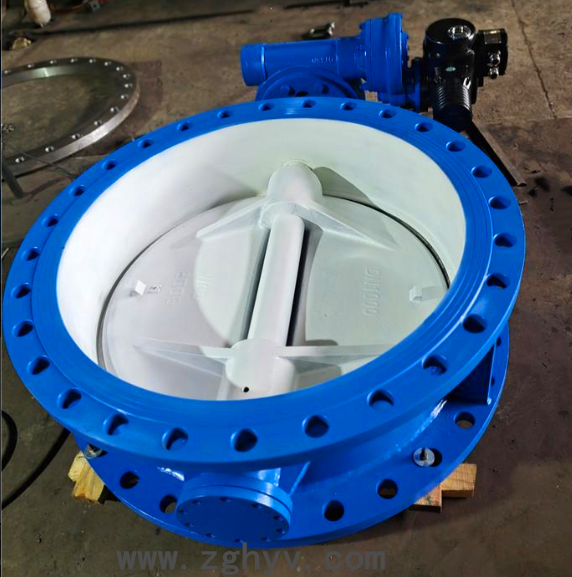

D943H电动蝶阀

产品详情

详细资料:

D943H电动蝶阀主要性能特点是:
1.结构 、型小轻便、操作灵活、省力、方便;
2.密封可靠,可达到气密封无泄漏;
3.流量特性趋于直线调节性有Z佳;
4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

D943H电动蝶阀主要结束参数


公称通经DN(mm)

50~2000

50~1600

公称药理PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


 D943H电动蝶阀主要零部件材料


零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨


 D943H电动蝶阀执行标准


制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92


 D943H电动蝶阀主要外形连接尺寸                        单位:mm


DN

主要外形连接尺寸

法兰尺寸和螺栓孔尺寸

L

H

H1

A

B

0.6MPa

1.0MPa

1.6MPa

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

82.5

443

125

125

140

110

88

4-14

185

125

99

4-18

165

125

99

4-18

65

112

92.5

463

125

125

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

114

100

483

125

125

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

127

110

498

125

125

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

140

125

682

325

245

240

20

174

8-18

250

210

184

8-18

250

210

184

8-18

150

140

142.5

736

325

245

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

152

170

800

325

245

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

165

192.5

895

363

313

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

178

222.5

956

363

313

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

190

252.5

1029

363

313

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

216

282.5

1103

363

313

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

222

307.5

1186

465

439

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

229

335

1280

546

481

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

267

390

1321

546

556

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

292

447.5

1431

546

556

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

318

507.5

1542

546

556

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

330

557.5

1800

617

706

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

410

615

2363

632

706

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

470

727.5

2583

632

706

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

530

837.5

2710

790

1338

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

1600

600

957.5

2845

868

1476

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

670

1057.5

3060

868

1476

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

760

1162.5

3350

965

1600

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230


采用标准
设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D943H电动蝶阀工作原理:

工作电源通常有:AC220V AC380V等。

输入信号:4~20mA 0~10v等弱电信号。

由调节型电动执行机构和阀杆连接调试好以后;以电能作为驱动力来驱动硬密封蝶阀阀板,作0~90°部分回转运动。

接收工业自动化控制系统的4~20mA信号来 控制阀门开度,从而达到流量、温度、压力等不同工艺参数的调节和控制。

硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。

阀门的连接形式有无法兰对夹式,法兰连接和对焊连接.



安装使用与维护保养

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求,核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门,要定期清洗,吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。

2、根据介质流动方向进行安装;优先考虑卧式安装。

3、蝶阀与管道的连接螺栓,安装时应按对角对方向多次拧紧,不得单件一次拧紧,以防受力不均而造成法兰连接处泄漏。

4、蝶阀安装时,应以蝶板处于关闭位置为宜,防止杂物进入阀腔搓伤密封面,用户要试压时,切要两端用法兰对夹装好后试压。

5、本阀门与管道连接时,要求管道上使用对焊钢法兰或蝶阀专用法兰。如果采用平焊钢法兰时,必须要求法兰内孔与垫圈内孔一样大,以保证垫圈的有效密封面。

6、电动蝶阀出厂时已将控制机构的启闭行程调好,为防止电源接通时方向搞错,用户在 次接通电源前,要先手动Z关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。

7、全部安装后进行管路试压时,必须打开阀门。

8、本蝶阀操作时,转动手轮时不要用力过猛。

9、当阀轴填料磨损后,适当拧紧填料压盖上的螺母即可。阀门使用较长时间后,如需要更换填料,可拆下压盖螺母,抬起压盖,取出旧填料。填料是组合圈时,装配前,用刀以45º切开每个组合圈,装配时就90º交替错开各组合圈的切口,用压盖压紧填料,拧紧螺母。
