详细资料：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构 ，操作灵活，省力，方便。
公称通径 | 50mm~1200mm | |
|---|---|---|
法兰标准 | ISO7005-2 1988 | |
Z大工作压力 | 1.6MPa | |
壳体试验压力 | 1.5 倍工作压力 | |
密封试验压力 | 1.1 倍工作压力 | |
工作温度范围 | NBR 阀座 -10ºC~80 º C 、 EPDM 阀座 -20ºC~120ºC | |
允许长期使用温度 | NBR 阀座 0ºC~60 º C 、 ,EPDM 阀座 0ºC~100ºC | |
材料 | （ 见《可选材料表》部分 ） | |
结构尺寸 | ISO5752-88 | |
驱动型式 | 手柄 | 50mm~300mm |
蜗轮 | 50mm~1200mm | |
气动 | 50mm~1200mm | |
电动 | 50mm~1200mm | |
表面处理 | 环氧聚酯涂料 、 尼龙 11 、 烤漆 | |
项目名称 | 采用标准 | 可选标准 |
|---|---|---|
设计制造验收 | GB/T12238-1989 | ISO/DIN10631-91 |
阀门结构长度 | GB/T12221-1989 | ISO5752-88 |
阀门法兰连接 | GB9113-1988 | ISO7005. 2 |
阀门检验 | GB/T13927-1992 | ISO/DIN5208-87 |
阀门标志 | GB12220-1989 | ISO5209-87 |
驱动装置连接 | GB12223-1989 | ISO/DIN5211-89 |
阀门供货要求 | GB/T12252 | ———— |
注：本蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
主要零部件 | 材质 | 适用规格 | 主要零部件 | 材质 | 适用规格 |
|---|---|---|---|---|---|
阀体 | 球墨铸铁 灰铸铁 铸钢 不锈钢 | 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm | 阀杆 | 不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
阀板 | 不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 | 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm | 阀座 | 丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
密封副材质 | 适用温度 | 介质类型及适用程度 | 突出特性 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 淡水 | 海水 | 盐类 | 强碱 | 弱碱 | 强酸 | 弱酸 | 天然气 | 醇类 | 空气 | 蒸汽 | 油类 | 食品 | ||||
阀座 | 丁腈 | -12ºC~82ºC | A | A | A | B | A | D | B | A | C | A | D | A | B | 耐油 |
三元乙丙 | -35ºC~135ºC | A | A | A | A | A | C | A | B | B | A | A | C | A | 耐老化 | |
耐腐蚀三元乙丙 | -35ºC~160ºC | A | A | A | A | A | A | A | B | B | A | A | C | A | 耐腐蚀、耐老化 | |
氟橡胶 | -23ºC~135ºC | A | A | A | A | A | C | A | A | C | A | A | A | A | 耐高温、耐腐蚀 | |
聚四氟乙烯 | -10ºC~150ºC | A | A | A | C | A | A | A | A | A | A | A | A | A | 耐腐蚀、耐高温 | |
蝶板 | 球铁电镀 | -30ºC~350ºC | B | D | C | D | C | D | C | B | A | B | A | A | C | 耐热 |
球铁尼龙覆层 | -30ºC~100ºC | A | A | A | A | A | D | A | A | C | A | D | A | A | 抗蚀、耐磨 | |
铝青铜 | -273ºC~232ºC | A | B | C | D | C | D | B | A | A | A | A | A | C | 耐热、耐腐蚀 | |
不锈钢 | -268ºC~316ºC | A | B | C | C | B | C | A | A | A | A | A | A | A | 耐高温、耐腐蚀 | |
A 非常适用 B 适用 C 有限适用 D 不适用
公称通径 | 结构长度 （标准值） | 外形尺寸 （参考值） | 连接尺寸 （标准值） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米 | 英寸 | L | H | H1 | W | W1 | D | n-d | D | n-d | D | n-d |
50 | 2 | 43 | 63 | 315 | 180 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 70 | 330 | 180 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 3 | 46 | 83 | 390 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 52 | 105 | 431 | 240 | 72 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 5 | 56 | 115 | 455 | 240 | 72 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 6 | 56 | 137 | 626 | 350 | 93 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 8 | 60 | 164 | 720 | 350 | 93 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
250 | 10 | 68 | 206 | 800 | 550 | 350 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 12 | 78 | 230 | 860 | 600 | 350 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 14 | 78 | 248 | 883 | 600 | 350 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 16 | 102 | 289 | 972 | 600 | 350 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 18 | 114 | 320 | 1043 | 750 | 380 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 20 | 127 | 343 | 1098 | 750 | 380 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
600 | 24 | 154 | 413 | 1236 | 750 | 380 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
700 | 28 | 165 | 478 | 1431 | 750 | 380 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
800 | 32 | 190 | 525 | 1488 | 750 | 380 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
900 | 36 | 203 | 620 | 1615 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
1000 | 40 | 216 | 725 | 1765 | 1500 | 580 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
1200 | 48 | 254 | 780 | 1976 | 1500 | 580 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |

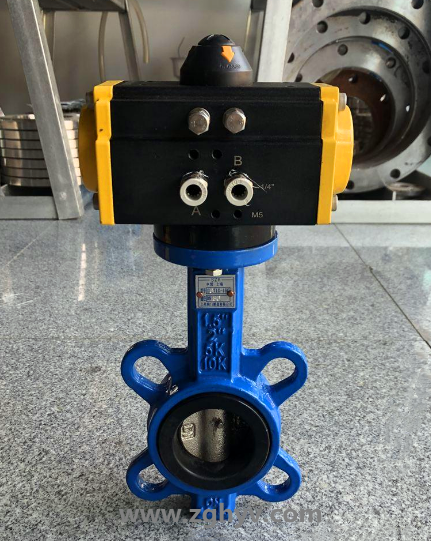

气动软密封蝶阀的特点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
3、流量特性趋直线，调节性能好。
4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5 万次以上仍保持零泄漏。
6、密封件可更换，且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。
订货须知：
一、①D671X气动软密封蝶阀产品名称与型号②D671X气动软密封蝶阀口径③D671X气动软密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
