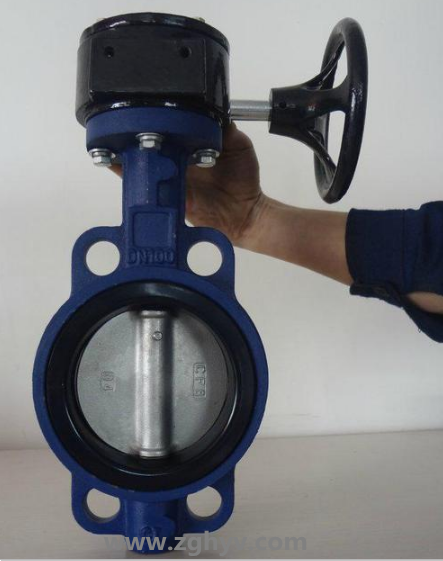

D371X中线蜗轮对夹软密封蝶阀

产品类别

联系方式

联系人：刘经理

手机号：13305770540

手机号：13780160540

电话：0577-67160566
电话：0577-67160766
传真：0577-67160966
Q Q:
Q Q:
邮箱：1136084423@qq.com
邮箱：2228798038@qq.com
地址：浙江省温州市永嘉县瓯北镇安丰工业区

国标阀门您现在的位置: 首页 > 国标阀门

产品详情

详细资料：

中线对夹式软密封蝶阀采用中线型设计，其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。中线对夹式蝶阀可广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

应用范围：
对夹中线软密封蝶阀广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等

结构特点：
中线对夹式软密封蝶阀采用中线型设计，具有结构简单、密封可靠、双向密封等特点，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。

D371X中线蜗轮对夹软密封蝶阀系列连接尺寸

公称通径		结构长度(标准值)	外形尺寸(参考值)				连接尺寸(标准值)
公称通径		结构长度(标准值)	外形尺寸(参考值)				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	2 1/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490	405	20-26	725	20-30	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	32	190	525	1533	640	660	320	24-30	950	24-33	950	24-39
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62

主要技术参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

主要零件的材质

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸铁、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

D371X中线蜗轮对夹软密封蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或J	XA或JA	XB或JB	XC、JC或F	XD或JD	XE或JE
耐Z高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐Z低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

订货须知：

    一、①D371X中线蜗轮对夹软密封蝶阀产品名称与型号②D371X中线蜗轮对夹软密封蝶阀口径③D371X中线蜗轮对夹软密封蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
