详细资料：

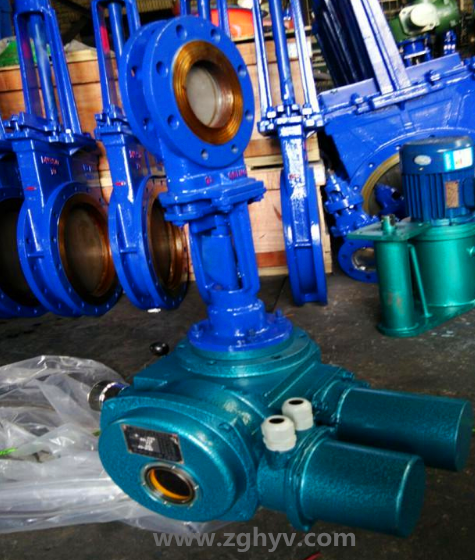

PZ973F/PZ973H电动刀型闸阀（刀闸阀）：电动驱动、对夹式连接、明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6~16，阀体材料为碳素钢的闸阀。

配有多回转式电动装置，使阀板作上下直线运动，并可实现远程控制阀门的打开或关闭。通径范围：DN50~DN500，使用温度 ≤100℃，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

【产品性能参数】

PZ973H、PZ973F、PZ973Y 型电动刀型闸阀（刀闸阀）主要性能参数

型号PN工作压力 / MPa适用温度 / ℃适用介质

PZ973H-10C10~161.0~1.6≤ 100纸浆、污水、煤浆、灰渣水泥混合物

PZ973H-16C

PZ973F-10P

PZ973F-16P

PZ973Y-10P

PZ973Y-16P

【电动装置参数及特点】：

参数

1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～425℃。
6、可选：配电气控制器。

特点:
1、启闭迅速，平衡可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚Z有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

【产品外形及结构尺寸 (PN10)】

PZ973H、PZ973F、PZ973Y (PN10) 型电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DNLDD1D2Hz×MD0

50431601251002854×M16180

65461801451202984×M16180

80461951601353154×M16220

100522151801553658×M16220

125562452101854008×M16230

150562802402104758×M20280

200603352953655408×M20360

2506839035032063012×M20360

3007844040036878012×M20400

3507850046042888516×M20400

40010256551548299016×M22400

450114615565532110020×M22530

500127670620585120020×M22530

600154780725685145020×M27600

8001901010950898200024×M30680

【产品外形及结构尺寸 (PN16)】

PZ973H、PZ973F、PZ973Y (PN16) 型电动刀型闸阀（刀闸阀）外形及结构尺寸 (mm)

DNLDD1D2Hz×MD0

5043160125992854×M16180

65461851451202954×M16180

80462001601353158×M16220

100522201801553658×M16220

125562502101854008×M16230

150562852402104758×M20280

2006034029526554012×M20360

2506840535531063012×M22360

3007846041037578012×M22400

3507852047043588516×M22400

40010258052548599016×M27400

450114640585545110020×M27530

500127715650609120020×M30530

600154840770720145020×M36600

8001901025950898200024×M36680

【阀门用途及特点】：

【PZ973H电动刀型闸阀】广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛刻的环境条件下等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。【PZ973H电动刀型闸阀】驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。

1、采用对夹式结构，体积小，重量轻，流阻小，安装维修方便 。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

【产品技术参数】：

公称压力（MPa)

壳体试验（MPa)

密封试验（MPa)

工作温度

适用介质

1.0

1.6

1.5

2.4

1.1

1.76

≤100℃-425℃

≤100℃-425℃

纸浆、污水、煤浆、灰、渣水混和物

【阀门零部件材料】：

阀体 、上盖

闸板

阀杆

密封面

不锈钢、碳钢、灰铸铁

不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

订货须知：

    一、①PZ973H电动刀型闸阀产品名称与型号②PZ973H电动刀型闸阀口径③PZ973H电动刀型闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
