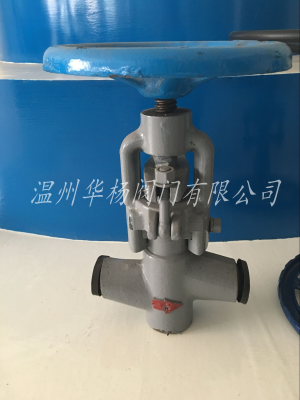

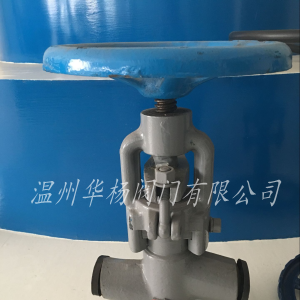

焊接截止阀|焊接闸阀

详细资料：

高温高压截止阀产品特点1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

型号	公称直径 NP(Mpa）	公称通径 DN(mm）	标准值
			L	d	D1	D2	h	Do	H	H1	质量（kg）
J61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
J61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
J61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
J61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
J61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
J61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320PI	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-P54200V	P5420	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320	32	32	180	27	31	52	24	240	282	66	12.8
J61Y-P54170V	P5417	32	180	27	31	52	24	240	282	66	12.8

J61Y-200 J61Y-250 J61Y-320 焊接式正哈锅型电站截止阀主要零件材料

零件名称	材料	材料	材料	材料
阀体	A105	12Cr1MoV	F11	F22
支架	WCB	WCB	F11	F22
阀杆	2Cr13	25Cr2MoV	25Cr2MoV	25Cr2MoV
阀瓣（阀芯）	A105	25Cr2MoV	F11	F22
自密封垫	不锈钢缠绕垫

高温截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

其选用原则是：　　1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。

2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。 Z明显的优点是： 在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。 公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～36" 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃ 驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

高温截止阀工作原理和结构　　低温截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

J61Y焊接截止阀-主要外形尺寸】

型号	公称直径 NP(Mpa）	公称通径 DN(mm）	标准值
			L	d	D1	D2	h	Do	H	H1	质量（kg）
J61Y-320	32	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-P54170	P5417	10	110	10	12	24	13.5	160	215	36	5.7
J61Y-320	32	15	150	113	16	35	12	200	247	45	10.5
J61Y-320PI	32	15	150	13	16	35	12	200	247	45	10.5
J61Y-P54200V	P5420	15	150	13	16	35	12	200	247	45	10.5
J61Y-320	32	20	150	19	22	35	18	200	247	47	9.9
J61Y-P54170V	P5417	20	150	19	22	35	18	200	247	47	9.9
J61Y-320	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320PI	32	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-P54200V	P5420	25	180	20.5	24	52	21	240	290	66	13.2
J61Y-320	32	32	180	27	31	52	24	240	282	66	12.8
J61Y-P54170V	P5417	32	180	27	31	52	24	240	282	66	12.8

订货须知：

    一、①J61Y哈锅型截止阀产品名称与型号②J61Y哈锅型截止阀口径③J61Y哈锅型截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
