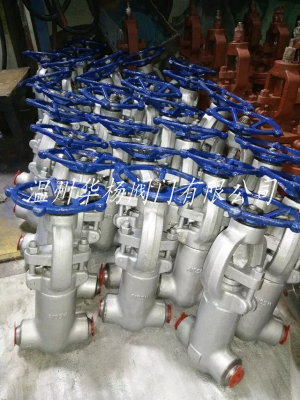

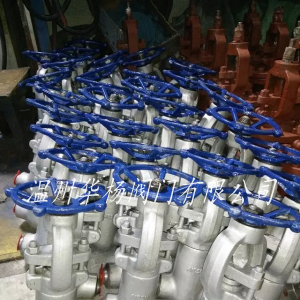

焊接截止阀|焊接闸阀

详细资料：

制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

闸阀的结构设计与规范：



锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.

结构型式如下：

1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11;

产品型号		Z60Y-160				Z60Y-P54100V
		Z60Y-200				Z60Y-P54140V
		Z60Y-250				Z60Y-P54170V
		Z60Y-320				Z60Y-P57170V
		“Z”后插入“5”为Z60Y
公称通径（DN/mm）		15～50、（1"～16"）2 2
适用温度/℃		≤425		≤552		≤593		≤550
适用介质		水、蒸汽、气体、石油产品
试验压力（MPa）	公称压力PN/MPa	16.0	20.0	25.0	32.0	P54100V	P54140V	P54170V	P54170V
	强度试验	24	30	37.5	48	30	42	48	6.3
	密封试验	17.6	22	27.5	35.1	11	15.4	17.8	18

焊接闸阀外形尺寸

国标电站（手动）

公称压力 PN（MPa）	公称通径 DN（mm）	外形尺寸及连接尺寸（mm）
		L	D	L1	d	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

焊接闸阀磅级电站（手动）

型号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z60Y-1500Lb	12  2	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb	12  2	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb	12  2	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb	3	44	440	745
	4	56	540	860

焊接闸阀磅级电站（伞齿轮）

型号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z560Y-1500Lb	8	158	711	813
	10	200	864	998
	12	250	991	1156
	14	280	1067	1287
	16	318	1194	1413
Z560-2000Lb	8	148	762	935
	10	180	914	1050
	12	222	1041	1150
	14	254	1118	1231
	16	294	1245	1330

型号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z560Y-2500Lb	6	127	610	928
	8	130	762	851
	10	162	914	1031
	12	210	1041	1166
	14	234	1118	1217
	16	264	1245	1381
Z560Y-3500Lb	5	74	616	774
	6	88	692	857
	8	116	846	1041
	10	142	1000	1197
	12	174	1124	1338

订货须知：

    一、①Z61Y焊接锻打闸阀产品名称与型号②Z61Y焊接锻打闸阀口径③Z61Y焊接锻打闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
