焊接截止阀|焊接闸阀

详细资料；

焊接连接的截止阀适用于公称压力PN20.0~32.0MPa及P54100V~P57170V，工作温度≤540℃（其中P57170V工作温度为
570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、等。操作方式
有：手动、齿轮传动、电动等。

阀门材质：锻钢12Cr1MoV,铸钢20CrMoV等高温材料

阀门标准：JB/T3595

截止阀的主要优点：

1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

2）密封面不易磨损、擦伤，密封性较好，寿命较长。

3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

主要特点及用途

①阀门与管路连接采用焊接式结构，安装方便，无泄漏。

②密封面不易磨损、擦伤、密封性能好、寿命长。

③结构紧凑、启闭性好、高度小、维修方便。

④适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

⑤多种结构形式，便于用户选择。

电站截止阀截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。

结构优势与特点

1、产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型美观。
2、阀门中腔采用压力自紧式密封结构，密封性能好。支管两端为焊接结构，焊接坡口可按标准或用户要求配接。
3、阀瓣、阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、抗擦伤性能好、使用寿命长。
4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
6、阀门具有倒密封结构，保证阀门开启运行时，不经阀杆外漏。

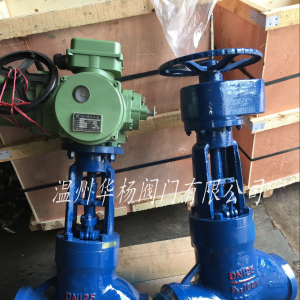

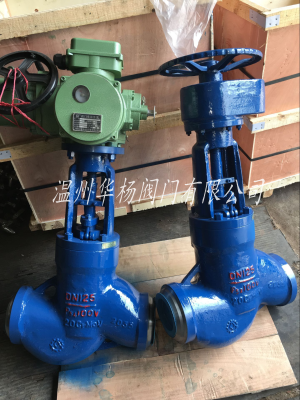

7、电动截止阀配有DZW系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使

用，也可按用户要求选配电动装置。

工作原理

    产品设计制造按E101和JB／T3595—93标准的规定，结构合理，性能优良，造型美观。阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。  阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。  阀杆经调质和表面氮化处理，有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理，填料加缓蚀剂，密封可靠。焊接连接的截止阀适用子公称压力为20．0—32．0MPa及P54100V—P57170V，工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

产品执行标准

设计与制造：ANSI B16.34 E101

结构长度：ANSI B16.10 E101  GB/T1588.1

压力温度等级：ANSI B16.34 E101

试验与检验：API598 E101  JB/T9092

订货须知：

    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
