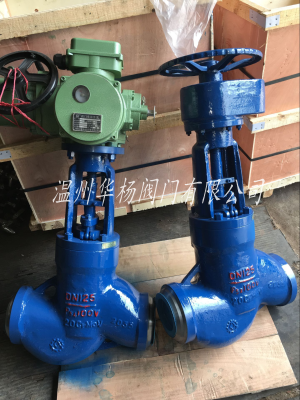

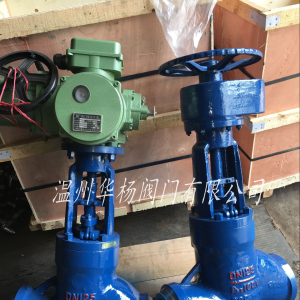

J961Y电动电站截止阀产品概述

焊接连接的截止阀适用于公称压力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。电站截止阀适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压， 的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

焊接连接的截止阀适用于公称压力PN20.0~32.0MPa及P54100V~P57170V，工作温度≤540℃（其中P57170V工作温度为
570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、等。操作方式
有：手动、齿轮传动、电动等。

阀门材质：锻钢12Cr1MoV,铸钢20CrMoV等高温材料

阀门标准：JB/T3595

J961Y电动电站截止阀开启过程

1在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直Z到全开位置，阀杆提升到 位置，球体旋转到全开位置。

J961Y电动电站截止阀关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。

3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。

4手轮转动的Z后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

J961Y电动电站截止阀的主要优点：

1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

2）密封面不易磨损、擦伤，密封性较好，寿命较长。

3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

J961Y电动电站截止阀主要特点及用途

①阀门与管路连接采用焊接式结构，安装方便，无泄漏。

②密封面不易磨损、擦伤、密封性能好、寿命长。

③结构紧凑、启闭性好、高度小、维修方便。

④适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

⑤多种结构形式，便于用户选择。

订货须知：

    一、①J961Y-P54170V电站截止阀产品名称与型号②J961Y-P54170V电站截止阀口径③J961Y-P54170V电站截止阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
