‍‍‍‍‍‍详细资料:

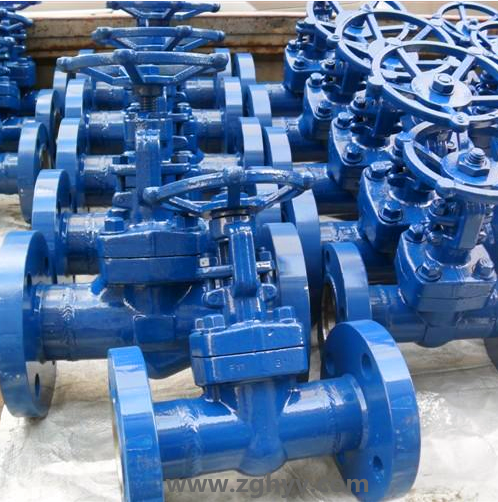

‍‍Z41Y锻钢法兰闸阀结构特点：

1.‍‍锻钢‍‍阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
2.阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。
3.阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。
4.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
5.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。
6.‍‍锻钢‍‍阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
7.阀杆与阀杆螺母为梯形螺纹传动，螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。
8.阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。
9.阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
10.对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。

锻钢闸阀有三种阀盖设计形式. 种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

Z41H/Y锻钢闸阀 900Lb-1500Lb【阀门零件材质及连接尺寸】：

‍‍‍‍‍‍

【产品主要外形尺寸】：

【产品的性能参数】：

自定心压板压套式

螺栓连接，缠绕垫片密封式阀盖和螺纹连接，全焊密封式阀盖

整体式上密封座

承插端符合 ASME B16.11

螺纹端符合 (NPT)AMME B1.20.1

明杆支架型 (OS&Y)

阀杆带注脂阀

锻钢闸阀：

1、闸板有两个密封面, Z常用的是闸板两个密封面形成楔形、楔形角随阀门参数而异,通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同，可分为明杆闸阀（升降杆闸阀）和暗杆闸阀（旋转杆闸阀）。

4、楔式闸阀根据闸板结构形式的不同，可分为弹性闸板闸阀和刚性闸板闸阀。

5、阀体为铸造成型，阀体与阀盖采用螺栓连接，中法兰采用缠绕式垫片密封，客户有特殊要求时也可采用金属环连接。

6、通道流畅，流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金，耐磨、抗擦伤性能好。

8、采用柔性石墨填料，密封可靠，操作轻便灵活。

9、介质流向不受限制 , 不扰流、不降低压力。

10、形体简单, 结构长度短，制造工艺性好，适用范围广。

性能参数：

主体材质：碳钢、不锈钢、合金钢

公称通径：NPS 2″～NPS 56″ DN50～DN1400

压力范围：CL150～CL2500     PN10～PN420

工作温度：-196℃～+600℃

应用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等

订货须知：

    一、①Z41H/Y锻钢闸阀产品名称与型号②Z41H/Y锻钢闸阀口径③Z41H/Y锻钢闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。‍‍
