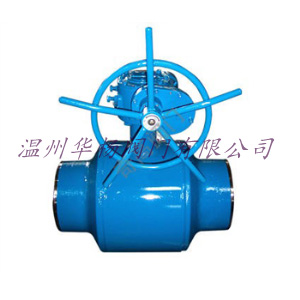

Q361F全焊接球阀详细介绍

  Q361F全焊接球阀由全焊接的阀体和碳增强氟隆密封垫组成，可以在频繁操作，有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。

采用浮球结构，斜面弹性保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。

阀杆的防泄漏结构使用两“o”型圈，使阀杆转动自如且密封严密。

Q361F全焊接球阀主要特点：

1、阀体结构整体式焊接，不会有外部泄漏现象。

2、阀座由ptfe密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。

3、阀杆的防渗漏结构、阀杆底部有1个ptfe自封密封垫和1个o型密封圈，上面有2个o型密封圈、两个ptfe密封垫组成，确保无泄露。

4、阀体材料与管道材质相同，不会出现应力不匀，也不会由于地震及车辆经过地面时而挤压变形。

5、阀体轻且易于保温。

6、直埋式球阀可以直接埋于地下，不用建高大阀门井，只需地面上设置小型浅井，大大节省施工费用及工程时间。

7、可根据管道的施工及设计要求调整阀体的长短和阀杆高度。

8、球体的加工精度非常精密操作轻便，无不良干涉。

9、有焊接和法兰两种连接方式。

10、操作方式：手柄，齿轮（垂直/水平）

11、在阀门正常操作使用的情况下，质保期20年。

材质：

1）：阀体：碳钢ST37.0，A106-B；20号钢

2）：球体：不锈钢304或316

3）：阀杆：2Cr13

4）：阀杆密封：全氟像胶

5）：球体密封：RTFE（PTFE+C）

Q361F全焊接球阀用途：

1）：城市燃气：燃气输出管道、主干线及各支线供应管道等。

2）：集中供热：大型供热设备输出管线、主干线、支线。

3）：热交换机：管道及各回路启闭。

4）：钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。

5）：各种工业设备、各种热处理管道、各种工业煤气和热力管道。

Q361F全焊接球阀性能：

1）：不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。表面采用喷塑处理技术，光泽美观，在国内已处于

水平。不会有外部泄漏等现象。阀体是焊接结构，所以阀门重量轻且易于进行绝缘。安装调节机构，非常简便，操作手柄可以

拆下，换向安装。

2）：由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不

会产生任何泄滑。

3）：球体的加工过程有 的计算机检测仪跟踪检测，所以球体的加工精度高。

4）：由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。

5）：整体式全焊接，等径及变径通道，采用固定球及浮动球，双活塞效应密封系统，自动

注入密封剂式轴承。

6）：为了防止静电，阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧，可以保持阀门所有零件与阀体的导电，让电流通过

区，释放静电。不仅防止火灾，而且防止腐蚀，实现临时性切断，以便及时检修。

7）：阀杆防脱功能是因为阀杆受阀内压力影响，总产生脱离的力所以阀杆设计成防脱结构。

8）：用低摩擦材料的止推垫圈支撑将压力推向阀杆，使阀杆仅仅起到传递扭矩的作用。

Q361F全焊接球阀产品执行标准：

产品规范

设计规范

结构长度

连接法兰

试验 与检验

gb/t12237

gb/t15188.1

gb/t12224

gb/t13927

api6d

asme/ans b16.10

asme/sns b16.25

api 598

Q361F全焊接球阀主要性能规范：

公称压力

1.6 mpa

2.5 mpa

4.0 mpa

6.4 mpa

10.0 mpa

150 lb

300 lb

600 lb

强度试验

2.4 mpa

3.75 mpa

6.0 mpa

9.5 mpa

15.0 mpa

3.1 mpa

7.5 mpa

15.0 mpa

水密封试验

1.76mpa

2.75 mpa

4.4 mpa

7.04 mpa

11.0 mpa

2.2 mpa

5.5? mpa

11.0 mpa

气密封试验

0.6mpa

主要零部件材料：

名称

碳钢

cf8类

cf8m

cf3m

阀体

碳钢

a351-cf3

a351-cf8m

a351-cf3m

球阀

a351-cf8

a351-cf3

a351-cf8m

a351-cf3m

阀杆

2cr13

a182-f304l

a182-f316

a182-316l

阀座

rtfe

rtfe

rtfe

rtfe

o形圈

全氟橡胶

全氟橡胶

全氟橡胶

全氟橡胶

订货须知：（国家标准）

一、A:Q361F全焊接球阀产品名称、Q361F全焊接球阀产品型号、Q361F全焊接球阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。
