详细资料：

    D671H/X/F气动对夹式蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、;冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流 介质的作用。气动蝶阀主要特点为：设计新颖、合理，结构，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。气动阀门可以任何位置安装、维修方便。密封件可以更换，密封性能可靠达到双向 密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。

D671H气动蝶阀主要零件材质：

D671H气动对夹式蝶阀主要连接尺寸：

适用介质：空气、水、污水、蒸气、煤气、油品、带腐蚀性介质等
蝶阀应用：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
其他技术参数备注：
（1）蝶阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹、凸耳式对夹、法兰、焊接（对焊）等
（3）传动方式：手动、蜗轮传动、气动、电动等
（4）口径从DN6-DN1200;压力从1.0MPA-32MPA;温度-100℃-600℃
（5）材质有：碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢;

产品D671H对夹式气动蝶阀特点

1、用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、D671H对夹式气动蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

执行标准

设计标准：GB/T12238-1989

：GB/T13927-1992；JB/T9092-1999

法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000

结构长度：GB/T12221-1989

主要外形及连接尺寸(PN0.6MPa～PN1.0MPa)

密封副适用介质， 温度推荐

A 非常适用 B 适用 C 有限适用 D 不适用

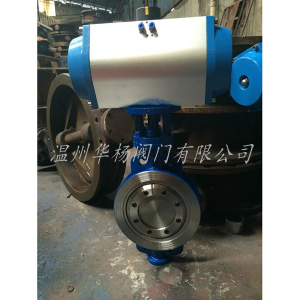

D671H-16C气动蝶阀

多层次硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外还有：手动，蜗轮杆传动，气动等。多层次硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0～90°之间，旋转到90°时，阀门则牌全开状态。

气动硬密封蝶阀是由气动执行器和对夹蝶阀组成。气动硬密封蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或截断阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。
 气动硬密封蝶阀参数：

1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
